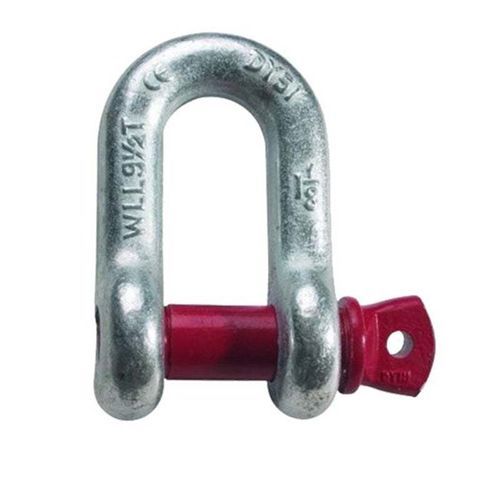

Grillete de elevación en D G-210

de tornillo

Descripción del producto
Los grilletes en D con pasador roscado son conectores forjados diseñados para tiradas o levantamientos en línea recta con eslingas de cinta de una sola pata. Estos grilletes galvanizados son compatibles con eslingas de nylon y poliéster y pueden usarse como enlace de conexión con cadena. No deben usarse con eslingas de varias patas para evitar cargas laterales.

Características del producto

• Diseño de pasador roscado estándar para montaje y desmontaje rápido.
• Forjado en caída, templado y revenido.
• Acabados disponibles: zincado, galvanizado en caliente, recubrimiento en polvo.
• Cumple con los requisitos de ASME B30.26.
• Factor de seguridad: 6:1.
• WLL (capacidad de trabajo) estampada en cada grillete.

Parámetros
Tamaño nominal (in.) | Capacidad de trabajo (t)* | Peso | A | B | C | E | G | K | G | A | Tolerancia+/-
1/4 in. | 1/2 | 0.11 | 0.47 | 0.31 | 0.25 | 0.97 | 0.97 | 1.59 | 0.06 | 0.06
5/16 in. | 3/4 | 0.17 | 0.53 | 0.38 | 0.31 | 1.15 | 1.07 | 1.91 | 0.06 | 0.06
3/8 in. | 1 | 0.28 | 0.66 | 0.44 | 0.38 | 1.42 | 1.28 | 2.31 | 0.13 | 0.06
7/16 in. | 1.1/2 | 0.43 | 0.75 | 0.5 | 0.44 | 1.63 | 1.48 | 2.67 | 0.13 | 0.06
1/2 in. | 2 | 0.59 | 0.81 | 0.63 | 0.5 | 1.81 | 1.66 | 3.03 | 0.13 | 0.06
5/8 in. | 3.1/4 | 1.25 | 1.06 | 0.75 | 0.63 | 2.32 | 2.04 | 3.76 | 0.13 | 0.06
3/4 in. | 4.3/4 | 2.63 | 1.25 | 0.88 | 0.81 | 2.75 | 2.4 | 4.53 | 0.25 | 0.06
7/8 in. | 6.1/2 | 3.16 | 1.44 | 1 | 0.97 | 3.2 | 2.86 | 5.33 | 0.25 | 0.06
1 in. | 8.1/2 | 4.75 | 1.69 | 1.13 | 1 | 3.69 | 3.24 | 5.94 | 0.25 | 0.06
1.1/2 in. | 9.1/2 | 6.75 | 1.81 | 1.25 | 1.25 | 4.07 | 3.61 | 6.78 | 0.25 | 0.06
1.1/4 in. | 12 | 9.06 | 2.03 | 1.38 | 1.38 | 4.53 | 3.97 | 7.5 | 0.25 | 0.13
1.3/8 in. | 13.1/2 | 11.63 | 2.25 | 1.5 | 1.5 | 5.01 | 4.43 | 8.28 | 0.25 | 0.13
1.1/2 in. | 17 | 15.95 | 2.38 | 1.63 | 1.62 | 5.38 | 4.84 | 9.05 | 0.25 | 0.13
1.3/4 in. | 25 | 26.75 | 2.88 | 2 | 2.12 | 6.38 | 5.78 | 10.97 | 0.25 | 0.13

Normas
ASME B30.26 (referenciado en las características).

Especificaciones técnicas

• Modelo: G-210 (Grillete en D con pasador roscado forjado, tipo US).
• Uso previsto: tiradas o elevaciones en línea recta únicamente; para eslingas de cinta de una sola pata (nylon, poliéster) y como enlace con cadena.
• Fabricación: forjado en caída, templado y revenido.
• Acabados disponibles: zincado, galvanizado en caliente, recubrimiento en polvo.
• Factor de seguridad: 6:1.
• WLL y dimensiones: ver el bloque Parámetros arriba para tamaños nominales, WLL, pesos y dimensiones completos.
• WLL estampado en cada grillete.
