Grillete de elevación en D G-2150
con cerrojos y tuercas de seguridad

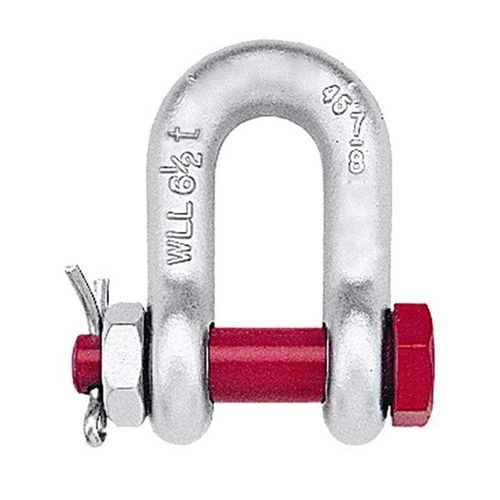

Grillete de elevación en D - G-2150 - Xintai Taida Mirso Co., LTD - con cerrojos y tuercas de seguridad
Grillete de elevación en D - G-2150 - Xintai Taida Mirso Co., LTD - con cerrojos y tuercas de seguridad
Grillete de elevación en D - G-2150 - Xintai Taida Mirso Co., LTD - con cerrojos y tuercas de seguridad - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Xintai Taida Mirso Co., LTD

Características

Tipo
en D
Otras características
con cerrojos y tuercas de seguridad
Carga de rotura

Máx.: 9 t
(10 us ton)

Mín.: 0 t
(0 us ton)

Descripción

Descripción del producto
Los grilletes en D con perno de seguridad están indicados para aplicaciones donde se emplean grilletes con pasador redondo o perno roscado. Los grilletes de tipo perno son preferibles en instalaciones permanentes o de larga duración y cuando la carga puede deslizarse sobre el pasador.

Características del producto
  • Material: acero aleado o acero al carbono.
  • Acabado: galvanizado en caliente, electrocincado o color natural.
  • Tratamiento térmico: templado y revenido.
  • Carga de ensayo máxima: 2,0 × Límite de carga de trabajo (WLL).
  • Resistencia mínima a la rotura: 4× o 6× WLL según la especificación.
  • Marcado personalizado disponible a solicitud.

Parámetros
Nota: unidades en pulgadas salvo indicación contraria.
Tamaño | Carga de trabajo (t) | Peso (lbs) | A | B | C | D | E | F | H | L | N | C (tolerancia) | A (tolerancia)
3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56 | 1.47 | 0.98 | 0.19 | 0.06 | 0.06
1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61 | 1.84 | 1.28 | 0.25 | 0.06 | 0.06
5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75 | 2.09 | 1.47 | 0.31 | 0.06 | 0.06
3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91 | 2.49 | 1.78 | 0.38 | 0.13 | 0.06
7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06 | 2.91 | 2.03 | 0.44 | 0.13 | 0.06
1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19 | 3.28 | 2.31 | 0.5 | 0.13 | 0.06
5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5 | 4.19 | 2.94 | 0.69 | 0.13 | 0.06
3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81 | 4.97 | 3.50 | 0.81 | 0.25 | 0.06
7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09 | 5.83 | 4.03 | 0.97 | 0.25 | 0.06
1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38 | 6.56 | 4.69 | 1.06 | 0.25 | 0.06

Normas
No se especifica ninguna norma concreta para este producto.

Especificaciones técnicas
  • Materiales: acero aleado o acero al carbono.
  • Acabado: galvanizado en caliente, electrocincado o color natural.
  • Tratamiento térmico: templado y revenido.
  • Carga de ensayo y resistencia mínima como se indica arriba.
  • Tamaños y dimensiones disponibles listados en la sección Parámetros.
