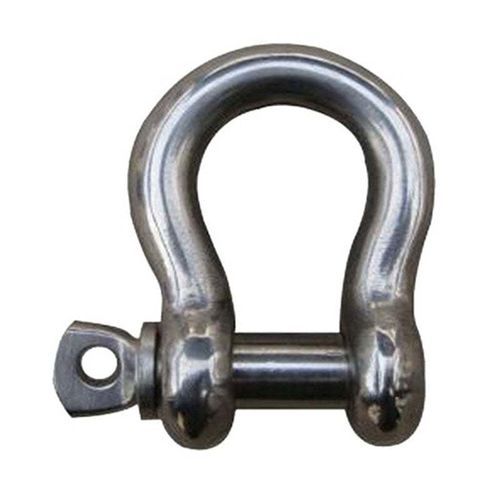

Grillete de elevación en D

de grandes dimensiones

Resumen del producto
Los grilletes comerciales se identifican porque el pasador y el cuerpo se fabrican con el mismo diámetro. Fabricados con materia prima de primera calidad según normas internacionales, nuestros grilletes de arco grande tipo europeo están disponibles en tamaños estándar y a medida para aplicaciones industriales de izado y aparejo.

Introducción

• Forjado – templado y revenido.
• Opciones de acabado: galvanizado, zincado o color natural (self colored).
• El límite de carga de trabajo (S.W.L.) se marca permanentemente en cada grillete.

Parámetros
D | d | a | c | r | b | S.W.L. | Peso por 100 uds (Kg)
5 | 5 | 10 | 19 | 8 | 11 | 80 | 2.2
6 | 6 | 13 | 25 | 10 | 14 | 100 | 4
8 | 8 | 16 | 32 | 12 | 18 | 200 | 8
10 | 10 | 19 | 38 | 16 | 20 | 320 | 15
11 | 11 | 22 | 44 | 18 | 23 | 400 | 20
12 | 12 | 25 | 51 | 19 | 26 | 520 | 30
16 | 16 | 32 | 64 | 28 | 33 | 800 | 58
20 | 20 | 38 | 76 | 33 | 40 | 1100 | 92
22 | 22 | 44 | 89 | 37 | 50 | 1500 | 149
25 | 25 | 51 | 100 | 40 | 57 | 2100 | 230
28 | 28 | 57 | 115 | 47 | 68 | 3000 | 357
32 | 32 | 64 | 127 | 52 | 73 | 3500 | 495
38 | 38 | 76 | 152 | 63 | 85 | 5000 | 805
45 | 45 | 90 | 180 | 75 | 96 | 7000 | 1,438
50 | 50 | 102 | 200 | 78 | 108 | 8000 | 2,012

Normas
No especificadas en la página.

Características / Especificaciones técnicas

• Denominación: European Type Large Bow Shackle
• Marca: TOPONE CHAIN
• Fabricación: forjado, templado y revenido
• Opciones de acabado: galvanizado, zincado o color natural (self colored)
• El límite de carga de trabajo (S.W.L.) está marcado permanentemente en cada grillete
• Material: materia prima de grado superior; pasador y cuerpo fabricados con el mismo diámetro
• Rango S.W.L. (según tabla): 80 a 8000
• Referencia de peso: peso por 100 uds indicado en la tabla de parámetros
