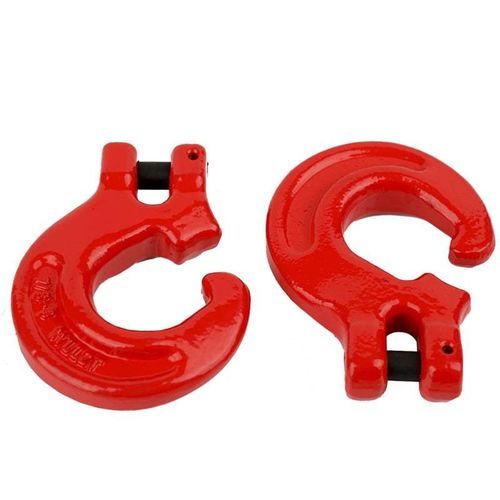

Gancho de elevación Grade 100 Clevis Foundry Hook

para fundicióncon clavijapara cadena

Descripción del producto
Gancho de fundición tipo clevis Grado 100 fabricado en acero aleado templado y revenido. Proporciona al menos un 25 % más de carga de trabajo (WLL) en comparación con productos tradicionales Grado 80. Diseñado para el montaje de eslingas de cadena donde se requiere una amplia abertura de garganta. Ensayos según DIN PAS 1061 y ASTM A952/A952M. Factor de diseño 4:1. Clasificación de fatiga: 20 000 ciclos a 1,5× WLL. Temperatura mínima de revenido: 400°C. Antes de usar, verifique si está permitido el uso de ganchos sin pestillos de seguridad en la aplicación específica.

Parámetros
Carga de trabajo (lbs) | toneladas | A | H | K | P | T | Peso (lbs)
5,700 | 2.5 | 0.35 | 1.06 | 5.24 | 2.44 | 0.75 | 2.1
8,800 | 4.0 | 0.43 | 1.26 | 6.42 | 2.91 | 0.91 | 4.0
15,000 | 6.7 | 0.55 | 1.54 | 7.87 | 3.46 | 1.26 | 7.9
22,600 | 10 | 0.71 | 1.85 | 9.41 | 3.86 | 1.61 | 14.1
35,300 | 16 | 0.83 | 2.44 | 12.01 | 4.45 | 1.81 | 24.6

Normas y embalaje
Nombre: Grade 100 Clevis Foundry Hook
Embalaje: Cartón + palé de acero

Características / especificaciones técnicas

• Material: acero aleado templado y revenido
• Carga de trabajo: múltiples opciones (ver bloque Parámetros) con al menos 25 % más de WLL que los productos Grado 80 tradicionales
• Normas/ensayos: DIN PAS 1061 y ASTM A952/A952M
• Factor de diseño: 4:1
• Clasificación de fatiga: 20 000 ciclos a 1,5× WLL
• Temperatura mínima de revenido: 400°C
• Aplicación: Diseñado para el montaje de eslingas de cadena donde son necesarias aberturas de garganta amplias
• Nota de seguridad: Verifique si está permitido utilizar ganchos sin pestillos de seguridad para la aplicación prevista
