Acortador de cadena Grade 100

Descripción del producto

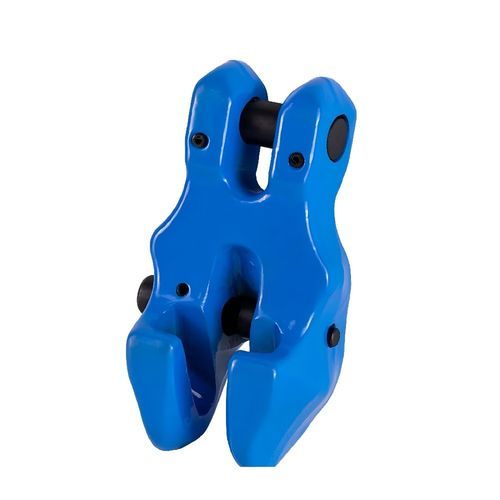

Acortador de cadena con horquilla Grade 100 Este dispositivo de acortamiento dispone de una cavidad en la que la cadena se asienta directamente, permitiendo una tracción en línea respecto a la rama de la cadena. Diseñado para fijarse directamente a una longitud de cadena mediante la cabeza de horquilla diseñada que evita incompatibilidades entre gancho y cadena. Características: construcción en acero aleado Grade 100, acabado en pintura en polvo, pestillo integrado que evita el desprendimiento de la cadena cuando no está bajo carga, disponibilidad de piezas de repuesto, y ensayos de carga y certificación.

Introducción
El acortador de cadena con horquilla Grade 100 está diseñado para aplicaciones de elevación de alto rendimiento para permitir el acortamiento temporal de eslingas de cadena sin reemplazar el conjunto. Mejora el control de la carga y reduce la necesidad de inventario para diferentes longitudes de eslingas.

Tratamiento térmico: optimización de las propiedades del material
Tras el forjado cada acortador pasa por un tratamiento térmico de precisión (templado y revenido) según EN 818-1. Pasos del proceso: austenitizado a 850-900°C; temple en aceite o agua; revenido a 400-500°C. Dureza superficial resultante aproximadamente 45-50 HRC, equilibrio entre resistencia y tenacidad.

Forja de precisión: logro de la exactitud dimensional
Fabricado mediante forja de precisión para alinear la estructura de grano con las trayectorias de carga, eliminar vacíos internos y preservar la resistencia. Las dimensiones críticas se mecanizan con precisión para garantizar: geometría de la cavidad ±0.01 in (±0.25 mm); dimensiones de la cabeza de horquilla ±0.005 in (±0.13 mm); holguras del mecanismo de pestillo ±0.005 in (±0.13 mm).

Aseguramiento de la calidad: inspección Magnaflux 100%
Cada unidad se somete a detección de grietas por partículas magnéticas (Magnaflux) al 100% antes del envío para localizar defectos superficiales y cercanos a la superficie. Todos los pasadores de carga se inspeccionan y prueban individualmente para la precisión dimensional y las propiedades del material.

Características de diseño que mejoran la seguridad y la fiabilidad

• Diseño de la cavidad: la cavidad proporciona una superficie de apoyo distribuida que reparte la carga uniformemente, asegura el correcto asiento de la cadena, evita la rotación de la cadena y permite la tracción en línea.
• Cabeza de horquilla integrada: unida permanentemente al cuerpo del acortador para evitar incompatibilidades con ganchos y garantizar compatibilidad con sistemas de cadena Grade 100.
• Pestillo integrado: característica de seguridad pasiva que se acciona automáticamente cuando la cadena está asentada y se libera al levantar la cadena; no requiere acción del operario.

Características de rendimiento

• Límite de carga de trabajo (WLL): desde 3,000 lbs (para cadena 7/32″) hasta 35,300 lbs (para cadena 3/4″).
• Clasificación de fatiga: 1.5 × WLL para 20,000 ciclos.
• Carga de prueba: 2.5 × WLL, 100% probada en cada unidad.
• Factor de seguridad: mínimo 4:1 (fuerza de rotura mínima 4 × WLL).
• Rango de temperatura: -20°C a +80°C (-4°F a +176°F).
• Resistencia a la corrosión: acabado en pintura en polvo.

Aplicaciones recomendadas

• Longitud ajustable de la eslinga: acortar temporalmente eslingas de cadena para diferentes alturas de carga.
• Control de la carga: mejorar el posicionamiento y el control ajustando la geometría de la eslinga.
• Optimización de inventario: reducir el número de longitudes de eslinga distintas necesarias.
• Reacondicionamiento: añadir capacidad de acortamiento a eslingas existentes sin reemplazo.
• Operaciones de alto ciclo y aplicaciones de elevación críticas para la seguridad.

Tamaños disponibles y especificaciones (tabla de parámetros)
Tamaño de cadena | Ø cadena (in) | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | Pasador (in) | WLL (lbs) | Peso (lbs) | Nº de pieza
7/32″-1/4″ | 0.219-0.250 | 0.31 | 0.31 | 0.39 | 0.31 | 0.75 | 1.77 | 0.91 | 0.35×0.69 | 3,000 | 0.46 | CXX06
9/32″ | 0.281 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.35×0.89 | 4,300 | 1.06 | CXX07
5/16″ | 0.313 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.39×0.89 | 5,700 | 1.06 | CXX08
3/8″ | 0.375 | 0.47 | 0.47 | 0.57 | 0.47 | 1.28 | 3.07 | 1.42 | 0.51×1.24 | 8,800 | 2.47 | CXX10
1/2″ | 0.500 | 0.61 | 0.61 | 0.71 | 0.61 | 1.73 | 3.54 | 1.38 | 0.63×1.65 | 15,000 | 4.03 | CXX13
5/8″ | 0.625 | 0.75 | 0.83 | 0.83 | 0.75 | 1.97 | 4.17 | 1.50 | 0.83×2.03 | 22,800 | 6.24 | CXX16
3/4″ | 0.750 | 0.94 | 0.93 | 0.94 | 0.94 | 2.66 | 5.24 | 1.73 | 0.94×2.42 | 35,300 | 14.88 | CXX20

Guía de referencia de dimensiones
A: anchura de la cavidad (apertura); B: profundidad de la cavidad (superficie de apoyo); C: longitud de la cavidad (longitud de la superficie de apoyo); D: anchura de la cabeza de horquilla; E: altura de la cabeza de horquilla; F: longitud total; G: proyección del pestillo; Pasador: diámetro × longitud.

Especificaciones del material
Grado de material: acero aleado de alta resistencia (ASTM A952 Grade 100) Contenido de carbono: 0.35-0.45% Cromo: 0.5-0.8% Níquel: 0.3-0.6% Molibdeno: 0.15-0.25% Azufre: ≤ 0.035% Fósforo: ≤ 0.035% Dureza superficial: 45-50 HRC Resistencia a la tracción: ≥ 1,800 MPa (260 ksi) Límite elástico: ≥ 1,400 MPa (200 ksi) Elongación: ≥ 8% Tenacidad al impacto: ≥ 40 J a 0°C

Tolerancias dimensionales
Anchura de cavidad (A): ±0.01 in (±0.25 mm); Profundidad de cavidad (B): ±0.01 in (±0.25 mm); Longitud de cavidad (C): ±0.01 in (±0.25 mm); Anchura cabeza de horquilla (D): ±0.005 in (±0.13 mm); Altura cabeza de horquilla (E): ±0.005 in (±0.13 mm); Longitud total (F): ±0.01 in (±0.25 mm); Proyección del pestillo (G): ±0.005 in (±0.13 mm); Diámetro del pasador: ±0.005 in (±0.13 mm); Longitud del pasador: ±0.01 in (±0.25 mm).

Especificaciones de rendimiento
Límite de carga de trabajo: según tamaño; Carga de prueba: 2.5 × WLL (ensayo al 100% individualmente); Fuerza mínima de rotura: 4 × WLL (factor de seguridad 4:1); Clasificación de fatiga: 1.5 × WLL para 20,000 ciclos; Detección de grietas Magnaflux 100%; Inspección de pasadores 100%; Acabado superficial: pintura en polvo (azul); Rango de temperatura: -20°C a +80°C.

Normas y certificación
Fabricado y probado para cumplir ASTM A952, EN 1677-1, EN 818-1 y DIN 17115. Las certificaciones incluyen certificación del material (mill test reports), informes de ensayos de carga, informes de inspección Magnaflux, verificación dimensional y documentación de conformidad.

Mantenimiento y repuestos
Inspeccionar antes de cada uso en busca de daños visibles, grietas, corrosión y funcionamiento del pestillo. Limpiar regularmente, aplicar aceite ligero en ambientes húmedos y almacenar en seco. Sustituir inmediatamente si presenta daños, grietas o deformación permanente; no intentar reparar.

Especificaciones técnicas

• Producto: Acortador de cadena con horquilla Grade 100
• Material: acero aleado de alta resistencia (ASTM A952 Grade 100)
• Dureza superficial: 45-50 HRC
• Resistencia a la tracción: ≥ 1,800 MPa
• Límite elástico: ≥ 1,400 MPa
• Elongación: ≥ 8%
• Tenacidad al impacto: ≥ 40 J a 0°C
• Límites de carga de trabajo: 3,000 a 35,300 lbs según tamaño
• Carga de prueba: 2.5 × WLL (cada unidad probada)
• Fuerza mínima de rotura: 4 × WLL
• Clasificación de fatiga: 1.5 × WLL para 20,000 ciclos
• Rango de temperatura: -20°C a +80°C
• Acabado: pintura en polvo
• Inspecciones: detección de grietas Magnaflux 100%; inspección de pasadores 100%
• Normas: ASTM A952, EN 1677-1, EN 818-1, DIN 17115
