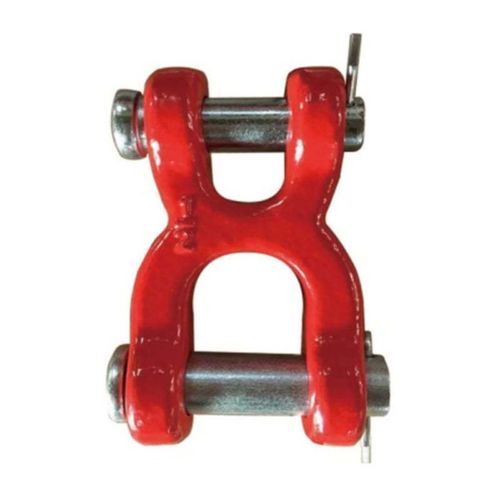

Cabeza de horquilla de acero con revestimiento en polvo Grade 70

de acero forjadode aleación de acero

Descripción general

• Eslabones gemelos con chape Grade 70 para conjuntos de cadena y conexiones de aparejo/transporte
• Acero de aleación forjado (Grade 70)
• Acabado con recubrimiento en polvo rojo para identificación y resistencia a la corrosión
• Marcado en relieve "Grade 70" en cada eslabón
• Repuestos y eslabones de sustitución disponibles
• Advertencia: NO PARA IZADO AÉREO. NUNCA EXCEDER LA CAPACIDAD DE TRABAJO. NO UTILIZAR PARA ELEVAR PERSONAS NI CARGAS SOBRE PERSONAS.

Parámetros

• Imágenes representativas del producto disponibles
• Tamaños disponibles y WLL indicados en la tabla de dimensiones a continuación

Dimensiones / Límites de carga de trabajo (selección)
TAMAÑO | WLL (lbs.) | A | B | C | D | F | G | H | K | PESO (lbs)
1/4-5/16" | 4,500 | 0.47" | 2.50" | 1.16" | 0.38" | 1.13" | 0.43" | 0.94" | 0.50" | 0.31
3/8" | 6,600 | 0.53" | 2.81" | 1.18" | 0.44" | 1.53" | 0.50" | 1.00" | 0.56" | 0.44
7/16-1/2" | 11,300 | 0.65" | 3.62" | 2.31" | 0.56" | 1.91" | 0.63" | 1.31" | 0.81" | 0.98

Normas

• Nombre: Grade 70 Twin Clevis Links
• Embalaje: Cartón + palé de acero

Especificaciones técnicas

• Nombre del producto: Grade 70 Twin Clevis Links
• Material: Acero de aleación forjado (Grade 70)
• Acabado: Recubrimiento en polvo rojo
• Identificación: Marcado en relieve "Grade 70" en el producto
• Disponibilidad: Repuestos disponibles
• Embalaje: Cartón más palé de acero para envío
• Aviso de uso: No para izado aéreo; no superar la capacidad; no usar para elevar personas ni cargas sobre personas
• Tamaños y WLL disponibles (selección): 1/4-5/16" (4,500 lbs), 3/8" (6,600 lbs), 7/16-1/2" (11,300 lbs)
• Datos dimensionales detallados disponibles que muestran A, B, C, D, F, G, H, K y peso para cada tamaño
