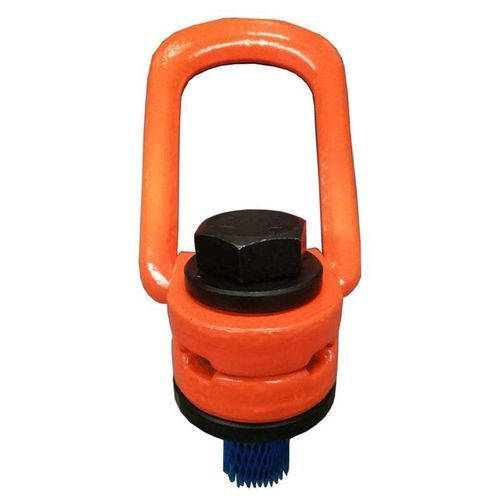

Anillo de elevación pivotante a 180º Grade 100

de soldarpara carga pesadaforjado

Introducción
El Argolla de izado para soldar Grade 100 doble base está diseñado como punto de elevación permanente de alta capacidad para equipos pesados y estructuras. La geometría de doble base aumenta la superficie de soldadura para mejorar la integridad estructural bajo cargas repetidas y extremas.

Materiales y fabricación
Fabricado en acero de aleación de alta resistencia con temple y revenido para optimizar la estructura del grano. Los componentes reciben un acabado epóxico para protección contra la corrosión y mejor visibilidad en entornos industriales.

Forjado de precisión y control de calidad
Cada argolla se forja con precisión para asegurar la consistencia dimensional. El 100 % de las piezas se someten a detección de grietas Magnaflux (electromagnética). Clasificación de fatiga: 20.000 ciclos a 1,5× WLL. Los lotes de producción se prueban a 2,5× WLL en ensayo de carga.

Ventajas operativas y de seguridad

• Distribución optimizada de cargas: el diseño de doble base distribuye las tensiones de soldadura en dos zonas para reducir la concentración de esfuerzos locales.
• Alineación flexible: pivote 180° permite que la argolla se autoajuste con la tracción del cabo, minimizando cargas laterales.
• Drenaje integrado: la base incluye zona de evacuación de agua para evitar la retención de humedad en la interfase de la soldadura.
• Acabado de alta visibilidad: recubrimiento epóxico protege contra la corrosión y facilita la identificación por parte del operario.
• Declaración de servicio: la abrazadera de anclaje está calificada para hasta 20.000 elevaciones a plena carga (según declaración del producto).
• Alineación del soporte: el soporte debe instalarse alineado con la dirección de tracción con una tolerancia de ±10°.

Parámetros (dimensiones en pulgadas, peso en lbs)
A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | H (in) | Peso (lbs) | LÍMITE DE CARGA DE TRABAJO (toneladas)
0.55 | 2.56 | 1.89 | 1.14 | 5.28 | 0.55 | 2.36 | 3.11 | 1.61 | 4.0
0.79 | 3.27 | 2.36 | 1.54 | 6.65 | 0.63 | 3.46 | 4.06 | 3.97 | 6.7
0.87 | 3.78 | 2.56 | 1.89 | 7.72 | 0.77 | 3.86 | 4.65 | 6.61 | 10.0
1.22 | 4.96 | 3.54 | 2.17 | 10.39 | 1.14 | 5.00 | 3.10 | 12.67 | 16.0
1.65 | 6.89 | 5.12 | 3.11 | 14.61 | 1.77 | 6.18 | 8.54 | 35.26 | 30.0
Nota: El Límite de Carga de Trabajo (WLL) se basa en un factor de diseño 4:1. Para cargas asimétricas, la capacidad debe reducirse de acuerdo con las tablas de reducción de referencia.

Normas y ensayos

• EN 1677-1: componentes forjados para eslingas (modificado para rendimiento Grade 100).
• ASTM A952 / A952M: especificación para componentes de elevación forjados Grade 100 en acero de aleación.
• DIN PAS 1061: requisitos para cadenas y accesorios Grade 100.
• AS 3776: componentes de elevación para eslingas de cadena Grade V (100).
• Ensayos de carga: lotes de producción probados a 2,5× WLL.
• Factor de diseño: 4:1 mantenido (Rotura mínima = 4× WLL).
• Ensayos de fatiga: 20.000 ciclos a 1,5× WLL.
• Magnaflux: detección electromagnética de grietas al 100 % en todos los anillos forjados.
• Requisitos de soldadura: soldar todo el perímetro por soldador cualificado; dejar la zona de evacuación de agua indicada.

Mantenimiento e inspección

• Inspección visual: antes de cada uso, comprobar grietas en soldaduras, deformaciones, corrosión o desgaste excesivo.
• Alineación: verificar alineación del soporte dentro de ±10° respecto a la dirección de tracción.
• Criterios de reemplazo: retirar del servicio si el desgaste supera el 10 % de las dimensiones originales o si se detectan grietas.

Características / especificaciones técnicas

• Denominación comercial: Grade 100 Double Base Weld On Ring
• Material: acero de aleación de alta resistencia, templado y revenido
• Acabado: pintura epóxica
• Coeficiente de seguridad: 4:1 (Rotura mínima = 4× WLL)
• Ensayo de carga: 2,5× WLL por lote de producción
• Clasificación de fatiga: 20.000 ciclos a 1,5× WLL
• Inspección: detección de grietas Magnaflux al 100 % (electromagnética)
• Pivote: 180° de pivote para autoalineamiento
• Soldadura: perímetro completo a soldar excepto zona de evacuación de agua; soldadura por soldador cualificado
• Tolerancia de alineación: ±10°
• Vida útil declarada de la abrazadera de anclaje: segura hasta 20.000 elevaciones a plena carga (declaración del producto)
