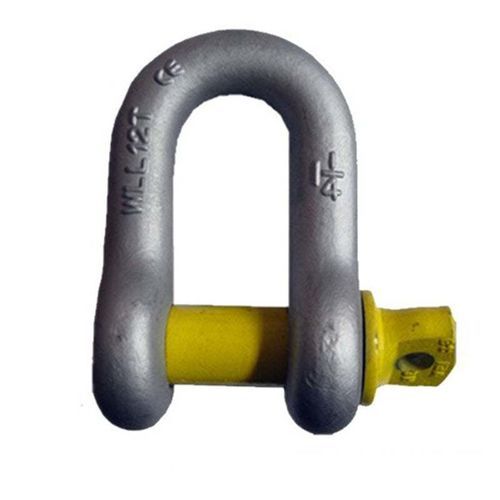

Grillete de elevación en D

de tornillopara aplicaciones marinas

Descripción del producto
Los grilletes en D AS2741 Grade S son grilletes D forjados (drop-forged) con pasador roscado diseñados para elevación en línea recta y conexión a cadenas, cables y otros accesorios con clasificación. Se utilizan comúnmente en los sectores marino, agrícola, minero e industrial donde se requieren conexiones de elevación conformes.

Características del producto

• Fabricado conforme a AS2741 con material Grade S en configuración Dee (D) con pasador roscado.
• Acabados disponibles: galvanizado, recubrimiento en polvo o color natural.
• Marcado con la carga de trabajo (WLL) en toneladas y la calidad/grade.
• Ensayado a 2× WLL; resistencia mínima a la rotura 6× WLL.
• Diseñado para tiradas y elevaciones en línea recta únicamente; no apto para cargas laterales o de vuelco.

Parámetros
Tamaño (mm) | WLL (t) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
19 | 4.7 | 19 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
81 | 35 | 81 | 57 | 83

Normas

• AS2741 Grade S

Características / Especificaciones técnicas

• Norma: AS2741 Grade S.
• Configuración: grillete Dee (D) con pasador roscado.
• Grado de material: Grade S.
• Opciones de acabado: galvanizado, recubrimiento en polvo, color natural.
• Identificación: marcado con WLL (toneladas) y grado de calidad.
• Pruebas: ensayo a 2× WLL; fuerza mínima de rotura 6× WLL.
• Uso previsto: elevaciones en línea recta y conexiones a cadena, cable y accesorios certificados; no apto para cargas laterales ni vuelcos.
