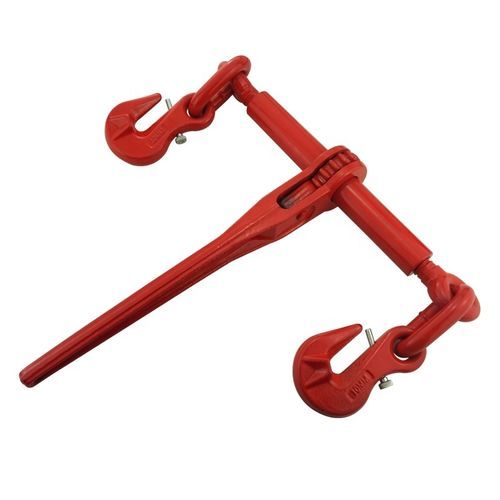

Sistema de sujeción de cargas de cadenas

portátilde carracamanual

Descripción del producto
El tensor de trinquete forjado es un dispositivo de tensado de grado profesional diseñado para aplicaciones exigentes de aseguramiento de carga en transporte, construcción y sectores militares. Presenta una construcción 100% en acero forjado que proporciona una relación resistencia/peso y una integridad estructural superiores frente a fuerzas dinámicas extremas. El mecanismo de trinquete utiliza un sistema de engranajes y tornillo mecanizados con precisión para un ajuste de tensión continuo, eliminando el riesgo de retroceso de los tensores de palanca. El mango incorpora un sistema de perno auto-bloqueante de holgura controlada para reducir la acumulación de suciedad y permitir la operación en barro, nieve y hielo. El tensor recibe un recubrimiento en polvo electrostático para alta resistencia a la corrosión por sales de carretera y productos químicos industriales.

Diseño clave y materiales
La fabricación por forjado orienta la estructura del grano del acero para mejorar la tenacidad al impacto y reducir la porosidad interna. Los componentes portantes están fabricados en acero aleado Cromo-Níquel-Molibdeno (CrNiMo), seleccionado por su capacidad de temple y resistencia a la fatiga. Un proceso controlado de templado y revenido (Q&T) produce una dureza en el núcleo de 38-42 HRC para equilibrar resistencia a la tracción y ductilidad, permitiendo la conservación de la Carga de Trabajo (WLL) hasta -40°C.

Mecanismo de trinquete y sujetadores
El sistema de trinquete cuenta con engranajes mecanizados de precisión soldados de forma permanente al tambor mediante CO2 para evitar deslizamientos bajo alto par. Los tornillos internos utilizan roscas ACME, que proporcionan comportamiento auto-bloqueante bajo carga y resisten el aflojamiento por vibraciones de la carretera. La longitud del mango está optimizada para palanca ergonómica y máxima fuerza de tensado con mínimo esfuerzo del operario.

Durabilidad y resistencia ambiental

• Recubrimiento en polvo electrostático aplicado tras limpieza en varias etapas para protección anticorrosiva a largo plazo.
• Diseño de mango auto-limpiante que reduce el agarrotamiento del pivote cuando está contaminado con barro congelado o suciedad.
• Geometría ergonómica del mango para mejor ventaja mecánica y reducción de la fatiga del operario.

Normas y ensayos
El producto se fabrica y prueba para cumplir con normas globales de aseguramiento de carga, incluyendo WSTDA T-6, FMCSA 393.102, EN 12195-2, y sigue las directrices CVSA para WLL permanente y marcado del fabricante. Los procedimientos de control de calidad y ensayo incluyen:

• Ensayo de prueba 100%: cada tensor se carga de prueba al 50% de su resistencia mínima a la rotura.
• Ensayo destructivo por lote: muestras tomadas de lotes de producción ensayadas hasta la rotura para verificar un factor de seguridad 3:1.
• Ensayo de niebla salina: componentes sometidos a 500 horas según ASTM B117 para resistencia a la corrosión.
• Ensayo de ciclos: mecanismo de trinquete probado durante 5.000 ciclos bajo carga para garantizar operación y longevidad de los engranajes.

Seguridad, mantenimiento e inspección

• Inspección previa al uso: comprobar ganchos doblados, soldaduras fisuradas o roscas alargadas; retirar del servicio si se observa deformación.
• Lubricación: aplicar grasa de alta resistencia a las roscas ACME para prevenir agarrotamiento y asegurar un funcionamiento suave.
• Compromiso correcto del gancho: asegurar que los ganchos estén completamente asentados en los eslabones de la cadena; evitar cargas por punta.
• Almacenamiento: mantener en un ambiente seco para evitar corrosión de roscas internas a pesar del recubrimiento en polvo.
• Advertencia: nunca usar extensiones de mango (tubo rallador); diseñado para apretar manualmente según la ventaja mecánica del mango de 14 pulgadas.

Parámetros (tabla)
WORKING LOAD LIMIT (LBS) | Accesorios finales | Clase y tamaño de cadena (in.) [G30 / G43 / G70 / G80 / G100] | Take Up (In.) | Longitud del mango (In.) | Diámetro del tornillo (In.) | Peso (lbs.)
7,100 | Gancho / Gancho | 5/16-3/8 / 5/16-3/8 / 5/16-3/8 / 3/8 / 5/16 | 8 | 14 | 1 | 13.0
9,200 | Gancho / Gancho | 3/8-1/2 / 3/8-1/2 / 3/8 / 3/8 / 3/8 | 8 | 14 | 1 | 13.0
13,000 | Gancho / Gancho | 1/2-5/8 / 1/2-5/8 / 1/2 / 1/2 / – | 8 | 14 | 1 | 16.0
16,000 | Gancho / Gancho | 1/2 / 1/2 / 1/2 / 1/2 / 1/2 | 8 | 14 | 1 | 16.0

Resumen de normas y conformidad
Compatible con WSTDA T-6, FMCSA 393.102, EN 12195-2 y directrices CVSA; sometido a ensayos de prueba, destructivos, niebla salina y de ciclos según lo descrito arriba.

Características / especificaciones técnicas

• Denominación comercial: Forged Ratchet Load Binder
• Construcción: componentes en acero 100% forjado
• Material (partes portantes): acero aleado Cromo-Níquel-Molibdeno (CrNiMo)
• Tratamiento térmico: temple y revenido (Q&T) hasta dureza núcleo 38-42 HRC
• Acabado: recubrimiento en polvo electrostático (preparación de superficie multi-etapa)
• Engranajes del trinquete: mecanizados con precisión, soldados permanentemente al tambor por CO2
• Roscas: roscas ACME (auto-bloqueantes bajo carga)
• Cadenas compatibles: diseñado para uso con cadenas de transporte Grade 70, 80 y 100
• Longitud del mango: 14 pulgadas (optimizada para ventaja mecánica)
• Take Up: 8 pulgadas (ver tabla de parámetros)
• Ensayos: carga de prueba 100% al 50% MBS; ensayos destructivos por lote; 500 horas niebla salina; 5.000 ciclos de trinquete
• Notas de seguridad: inspeccionar antes de usar, lubricar roscas ACME, asegurar el asentamiento completo de los ganchos, no usar extensiones de mango
