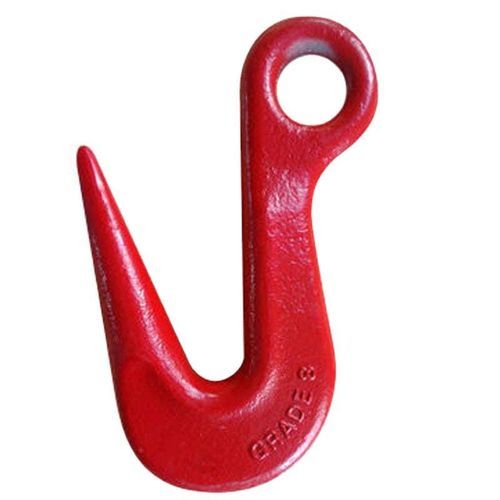

Gancho acortador Grade 100

de anillopara grandes cargasde acero

Descripción del producto
Gancho de ojo Grade 100 fabricado en acero aleado templado y revenido. Proporciona al menos un 25 % más de capacidad de carga útil (WLL) respecto a los ganchos tradicionales Grade 80. Las alas de soporte evitan la deformación del eslabón de la cadena y permiten alcanzar la WLL completa en uso. No usar con Omega Link. Temperatura mínima de revenido 400 °C. Clasificado para fatiga: 20.000 ciclos a 1,5× WLL. Ensayo de carga a 2,5× WLL con certificación por lote. Factor de diseño 4:1.

Parámetros técnicos

• 5.700 lb | 2,5 t | Para cadena Grade 100 1/4 – 5/16 in | A 0,63 in | F 1,18 in | G 0,35 in | K 2,44 in | P 0,39 in | Peso 0,7 lb
• 8.800 lb | 4,0 t | Para cadena Grade 100 3/8 in | A 0,79 in | F 1,57 in | G 0,51 in | K 3,23 in | P 0,51 in | Peso 1,3 lb
• 15.000 lb | 6,7 t | Para cadena Grade 100 1/2 in | A 1,02 in | F 2,05 in | G 0,63 in | K 4,21 in | P 0,67 in | Peso 3,1 lb
• 22.600 lb | 10 t | Para cadena Grade 100 5/8 in | A 1,18 in | F 2,24 in | G 0,79 in | K 5,19 in | P 0,83 in | Peso 8,8 lb
• 35.300 lb | 16 t | Para cadena Grade 100 3/4 in | A 1,50 in | F 2,87 in | G 0,94 in | K 5,79 in | P 0,91 in | Peso 8,8 lb

Normas y embalaje

• Normas: DIN PAS 1061; ASTM A952/A952M
• Embalaje: cartón + pallet de acero

Especificaciones técnicas

• Material: acero aleado templado y revenido
• Mayor WLL: al menos 25 % superior al Grade 80
• Ensayo de carga: 2,5× WLL con certificación por lote
• Factor de diseño: 4:1
• Clasificación de fatiga: 20.000 ciclos a 1,5× WLL
• Temperatura de revenido: ≥ 400 °C
• Restricción: No usar con Omega Link
• Característica de diseño: alas de apoyo que evitan la deformación del eslabón
