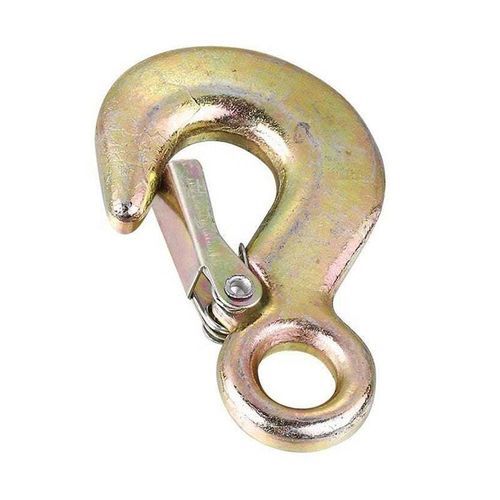

Gancho de elevación Grade 100

con ojalpara cadenadispositivo de cierre automático

Descripción del producto
Gancho ocular autobloqueante Grade 100 para aplicaciones de izado con cadena, fabricado en acero aleado templado y revenido. Ofrece al menos un 25 % más de WLL que los productos Grade 80 tradicionales. Ensayado a carga de rotura 2,5× WLL con certificación por lote, factor de diseño 4:1 y calificación de fatiga para 20.000 ciclos a 1,5× WLL. Temperatura mínima de revenido 400°C y detección de grietas Magnaflux al 100 % en cada lote.

Parámetros

• WH70 — Límite de carga de trabajo (WLL): 5,700 lbs; Para cadena Grade 100: 9/32–5/16 in; Dimensiones (in): e: 7.13, h: 1.02, a: 0.79, w: 1.38, w1: 1.38, d2: 0.51, g: 1.34; Peso: 2.43 lbs.
• WH100 — WLL: 8,800 lbs; Para cadena Grade 100: 3/8 in; Dimensiones (in): e: 8.58, h: 1.18, a: 1.14, w: 1.65, w1: 1.57, d2: 0.63, g: 1.77; Peso: 4.41 lbs.
• WH130 — WLL: 15,000 lbs; Para cadena Grade 100: 1/2 in; Dimensiones (in): e: 10.59, h: 1.57, a: 1.38, w: 1.93, w1: 1.85, d2: 0.79, g: 2.05; Peso: 8.82 lbs.
• WH160 — WLL: 22,600 lbs; Para cadena Grade 100: 5/8 in; Dimensiones (in): e: 12.56, h: 1.97, a: 1.61, w: 2.36, w1: 2.36, d2: 0.94, g: 2.36; Peso: 14.99 lbs.

Normas y embalaje
Nombre: Grade 100 Eye Self Locking Hook; Embalaje: Caja + palet de acero; Fabricado conforme a EN 1677-3, ASME B30.26 y ASME B30.10; Certificado por DGUV GS-OA-15-05 y DGUV GS-MO-15-05.

Especificaciones técnicas

• Material: acero aleado templado y revenido
• Límite de carga de trabajo (WLL): ver Parámetros
• Temperatura mínima de revenido: 400°C
• Factor de diseño: 4:1
• Ensayo de carga a 2,5× WLL con certificación por lote
• Clasificación de fatiga: 20.000 ciclos a 1,5× WLL
• Detección de grietas Magnaflux al 100 % en cada lote
• Fabricado conforme a EN 1677-3, ASME B30.26 y ASME B30.10
• Certificado por DGUV GS-OA-15-05 y DGUV GS-MO-15-05
