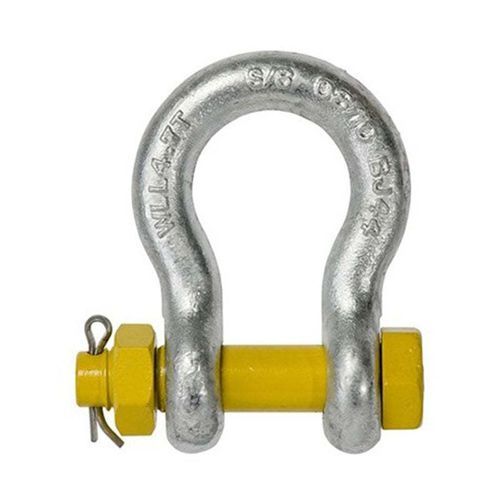

Grillete de elevación con cabezal móvil

con cerrojos y tuercas de seguridadde tornillopara aplicaciones marinas

Descripción del producto
Los grilletes de arco con perno Grade "S" están diseñados para conexiones de izado y aparejo con carga nominal. Proporcionan puntos de anclaje seguros para cadenas, cables y otros elementos homologados en los sectores marítimo, agrícola, minero e industrial. El conjunto perno/tuerca/pasador evita la rotación del eje y es recomendable para conexiones permanentes o de larga duración donde la carga pueda desplazarse.

Características del producto

• Fabricados según AS2741 en material Grade "S" en configuración de arco (bow) con pasador roscado.
• Acabados disponibles: galvanizado, pintura en polvo o color natural.
• Cada grillete está marcado con la Carga de Trabajo (WLL) en toneladas y la clase de calidad.
• Ensayados a 2 × WLL; resistencia mínima a rotura 6 × WLL.
• Certificados de ensayo disponibles bajo petición.
• Aptos para aplicaciones de izado y conexiones certificadas.

Parámetros
TAMAÑO (mm) | WLL (ton) | D (mm) | d (mm) | B (mm)
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83
57 | 42.5 | 57 | 63 | 95
63 | 55 | 63 | 70 | 105

Normas
Cumple con AS2741 y fabricado en material Grade "S".

Especificaciones técnicas

• Tipo de producto: grillete de arco de seguridad con perno tipo australiano (seguridad perno/tuerca/pasador).
• Material: Grade "S".
• Configuración: arco (ancho) con pasador roscado.
• Acabados: galvanizado, pintura en polvo, color natural.
• Marcado: Carga de Trabajo (WLL) en toneladas y clase de calidad estampadas en cada grillete.
• Ensayos: probados a 2 × WLL; resistencia mínima a rotura 6 × WLL; certificados de ensayo disponibles bajo petición.
• Aplicación: aptos para izado y conexiones certificadas (cadena, cable y otros elementos) en los sectores marítimo, agrícola, minero e industrial.
• Tamaños disponibles: 6 mm a 63 mm (ver la tabla de parámetros para detalles de WLL y dimensiones).
