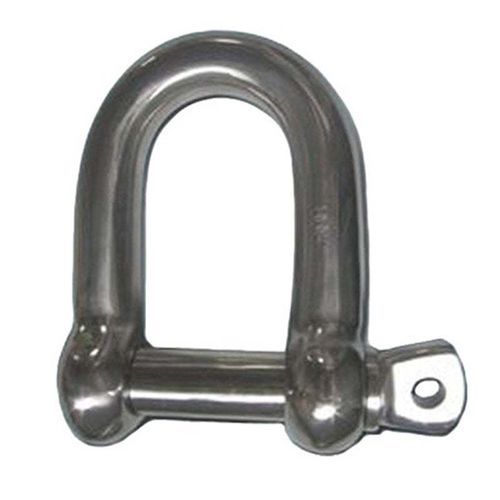

Grillete de elevación en D

de fuerte cargade alta resistenciade grandes dimensiones

Resumen del producto
Los grilletes en D de gran tamaño, patrón europeo, se identifican porque el pasador y el cuerpo están fabricados con el mismo diámetro. Fabricados con materias primas de alta calidad, están disponibles en formas y tamaños estándar y personalizados para aplicaciones industriales de izado y aparejo.

Introducción

• Forjados – templados y revenidos.
• Acabados: galvanizado, zincado o color natural.
• Límite de carga de trabajo (S.W.L.) marcado permanentemente en cada grillete.

Parámetros
Tamaño | D | d | a | c | b | S.W.L. | Peso (Kg)
M5 | 5 | 5 | 10 | 19 | 11 | 80 | 1.9
M6 | 6 | 6 | 13 | 25 | 14 | 100 | 3.4
M8 | 8 | 8 | 16 | 32 | 18 | 200 | 7
M10 | 10 | 10 | 19 | 38 | 20 | 320 | 13
M11 | 11 | 11 | 22 | 44 | 23 | 400 | 16.5
M12 | 12 | 12 | 25 | 51 | 26 | 520 | 24
M16 | 16 | 16 | 32 | 64 | 33 | 800 | 50
M20 | 20 | 20 | 38 | 76 | 40 | 1100 | 80
M22 | 22 | 22 | 44 | 89 | 50 | 1500 | 130
M25 | 25 | 25 | 51 | 100 | 57 | 2100 | 200
M28 | 28 | 28 | 57 | 115 | 68 | 3000 | 300
M32 | 32 | 32 | 64 | 127 | 73 | 3500 | 430
M38 | 38 | 38 | 76 | 152 | 85 | 5000 | 675
M45 | 45 | 45 | 90 | 180 | 96 | 7000 | 1250
M50 | 50 | 50 | 102 | 200 | 108 | 8000 | 1750

Normas
Fabricado de acuerdo con las normas cualitativas internacionales para grilletes de patrón comercial; normas y certificaciones específicas disponibles bajo solicitud.

Especificaciones técnicas

• Fabricación: forjado, templado y revenido.
• Material: materia prima de calidad superior según normas cualitativas internacionales.
• Acabados disponibles: galvanizado, zincado o color natural.
• Límite de carga de trabajo (S.W.L.) marcado permanentemente en cada grillete.
• Disponible en formas y tamaños estándar y personalizados.
• Rango de tamaños: M5 a M50.
• Rango de S.W.L. (según tabla): 80 a 8000.
• Pesos por tamaño indicados en la tabla de parámetros (Kg).
