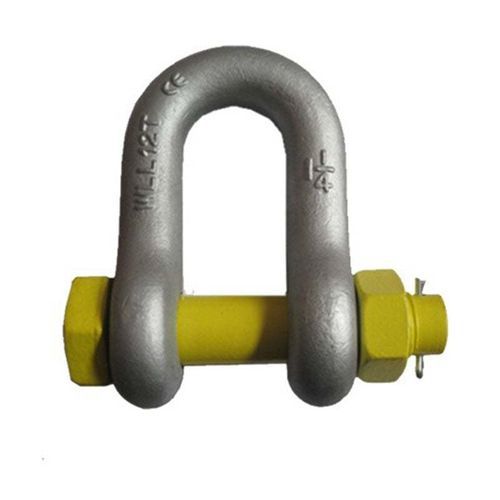

Grillete de elevación en D Australian Type Drop Forged Safety Bolt Dee Shackle

con cerrojos y tuercas de seguridadde tornillo

Descripción del producto
Grillete en D AS2741 grado S con pasador de seguridad/bulón. Puede utilizarse donde se empleen grilletes con pasador redondo o pasador roscado. El grillete de tipo bulón es preferible para aplicaciones permanentes o a largo plazo y cuando existe riesgo de que la carga se desplace sobre el pasador provocando su rotación.

Características del producto

• Conforme a AS2741, fabricado con material Grade S en configuración Dee (D) con pasador roscado/bulón.
• Acabados: galvanizado, pintado en polvo o color natural (self colored).
• Marcado con el límite de carga de trabajo (WLL) en toneladas y la clase de calidad.
• Probado a 2 × WLL; fuerza mínima de rotura 6 × WLL.
• Certificados de ensayo disponibles a petición.
• Apto para aplicaciones de izado y usos permanentes/largo plazo.

Parámetros (tabla de tamaños)
SIZE MM | WLL TON | D MM | d MM | B MM
6 | 0.5 | 6 | 8 | 12
8 | 0.75 | 8 | 10 | 13
10 | 1 | 10 | 11 | 17
11 | 1.5 | 11 | 13 | 18
13 | 2 | 13 | 16 | 21
16 | 3.2 | 16 | 19 | 27
29 | 4.7 | 29 | 22 | 32
22 | 6.5 | 22 | 25 | 37
25 | 8.5 | 25 | 29 | 43
29 | 9.5 | 29 | 32 | 46
32 | 12 | 32 | 35 | 52
35 | 13.5 | 35 | 38 | 57
38 | 17 | 38 | 41 | 60
44 | 25 | 44 | 51 | 73
51 | 35 | 51 | 57 | 83

Normas
AS2741

Especificaciones técnicas

• Tipo de modelo: grillete en D de tipo australiano forjado (drop-forged) con pasador de seguridad/bulón.
• Material: Grade S.
• Configuración: Dee (D) con pasador de seguridad/rosca.
• Acabados: galvanizado, recubrimiento en polvo o color natural.
• Marcado: límite de carga de trabajo (WLL) en toneladas y clase de calidad en la pieza.
• Ensayos: probado a 2 × WLL; resistencia mínima a la rotura 6 × WLL; certificados de prueba disponibles.
• Aplicación: apto para izado y usos permanentes o a largo plazo donde exista riesgo de rotación del pasador.
