Mesa rotativa accionada por motor DZDH-255-200-160-253-A26-A

horizontalpara mecanizadode accionamiento directo

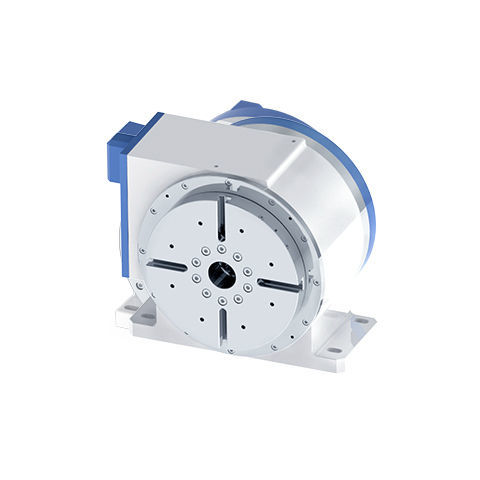

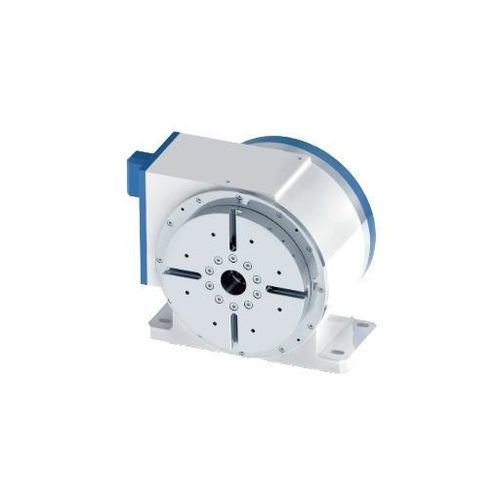

Descripción general
La mesa giratoria DZDH-255-200-160-253-A26-A está diseñada para funcionar como cuarto eje en centros de mecanizado y para operaciones rotativas que requieren par puntual elevado y sujeción fiable. Par continuo 253 Nm, par pico 748 Nm. Diseño con orificio pasante y posibilidad de asistencia con contrapunto; carga de momento admisible 1000 Nm; grado de protección IP67.

Características clave

• Par continuo: 253 Nm
• Par pico: 748 Nm
• Par de apriete: 500 Nm con presión de aire 0.5–0.6 MPa
• Velocidad nominal/máxima: 200 rpm
• Orificio pasante para paso de herramientas y cableado
• Precisión de posicionamiento: rejilla ±10 s; rejilla de tiempo ±3 s; repetibilidad (bidireccional) rejilla ±2 s; rejilla de tiempo ±1 s
• Grado de protección IP67 frente a refrigerantes y virutas
• Opciones de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
• Transmisión sin desgaste que reduce el mantenimiento frente a diseños de tornillo sin fin

Datos técnicos
Modelo: DZDH-255-200-160-253-A26-A
Velocidad nominal: 200 rpm
Velocidad máxima: 200 rpm
Par nominal: 253 Nm (continuo)
Par máximo: 748 Nm
Corriente nominal: 17.5 A
Corriente máxima: 63 A
Número de polos del motor: 30
Tensión nominal: 220 V
Par de apriete: 500 Nm
Presión de aire del apriete: 0.5–0.6 MPa
Precisión de posicionamiento: Rejilla ±10 s; Rejilla de tiempo ±3 s
Repetibilidad bidireccional: Rejilla ±2 s; Rejilla de tiempo ±1 s
Grado de protección: IP67
Tipo de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
Carga admisible: 100 kg (150 kg con asiento trasero)
Inercia admisible de la pieza: 3 kg·m²
Carga de momento admisible: 1000 Nm

Aplicaciones

• Cuarto eje en centros de mecanizado para mecanizado multicaras e indexado
• Corte puntual de alto par y operaciones de fresado pesadas
• Sistemas de sujeción con contrapunto para piezas largas o de gran diámetro
• Indexado rotativo y células automatizadas con paso de tooling

Opciones y accesorios

• Opciones de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
• Contrapunto / asiento trasero
• Bridas y adaptadores de montaje personalizados
• Interfaces de sujeción por vacío o hidráulicas bajo pedido

Información de pedido
Designación estándar: DZDH-255-200-160-253-A26-A. Indicar el tipo de codificador, la opción de contrapunto y la interfaz de montaje al realizar el pedido. Consultar los planos para dimensiones de brida e intervenciones de instalación.
