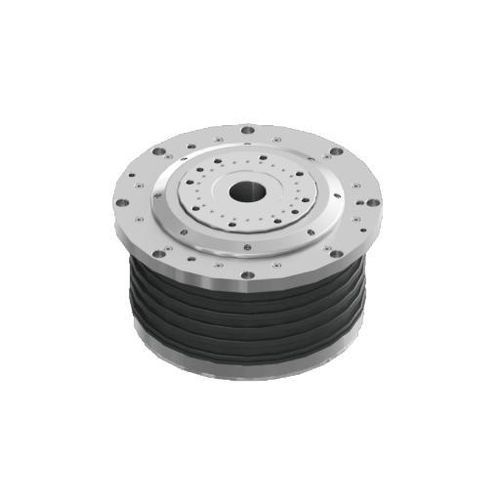

Mesa rotativa accionada por motor DZDV-320-200-41-300-A26

horizontalpara rectificadoIP67

Introducción
La DZDV-320-200-41-300-A26 es una mesa giratoria de perfil bajo diseñada para rectificado de herramientas e integración en máquinas. Combina una amplia superficie de montaje superior con una altura reducida, par nominal 300 Nm, par pico 600 Nm y una carga admisible de 200 kg. El apriete neumático opcional y la retroalimentación BiSS-C permiten un posicionamiento preciso en células de rectificado y mecanizado automatizadas.

Datos técnicos
DZDV-320-200-41-300-A26
Velocidad nominal: 200 rpm
Velocidad máxima: 200 rpm
Par nominal: 300 Nm
Par máximo: 600 Nm
Corriente nominal: 18 A
Corriente máxima: 36 A
Número de polos del motor: 48
Tensión nominal: 220 V
Par de apriete: 235 Nm
Presión de aire del apriete: 0,5–0,6 MPa (opcional)
Precisión de posicionamiento: Rejilla ±10 s; Precisión temporal ±3 s
Repetibilidad bidireccional: Rejilla ±2 s; Precisión temporal ±1 s
Grado de protección: IP67
Tipo de codificador: BiSS-C
Carga admisible: 200 kg
Inercia admisible de la pieza: 3 kg·m²
Carga de momento admisible: 1000 Nm

Aplicaciones
Integración en rectificadoras de herramientas, indexado servo para sistemas de sujeción y uso en celdas de mecanizado compactas que requieren alto par y retroalimentación de codificador precisa.

Características / especificaciones técnicas

• Modelo: DZDV-320-200-41-300-A26
• Mesa giratoria de bajo perfil con amplia superficie de montaje
• Par nominal / máximo: 300 Nm / 600 Nm
• Carga admisible: 200 kg; inercia admisible: 3 kg·m²
• Velocidad: 200 rpm (nominal y máxima)
• Retroalimentación: BiSS-C para posicionamiento de alta precisión
• Opción de apriete neumático: 235 Nm a 0,5–0,6 MPa
• Grado de protección: IP67
• Eléctrico: 220 V; corriente nominal 18 A, máx. 36 A
• Adecuada para dispositivos de afilado y celdas de automatización
