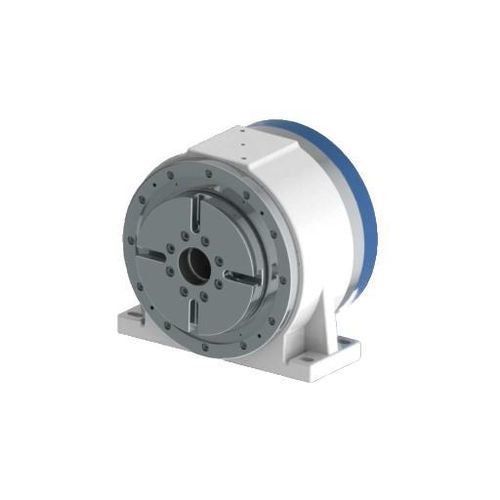

Mesa rotativa accionada por motor DZGD-180A13

horizontalpara mecanizadode accionamiento directo

Introducción
La DZGD-180A13 es una mesa giratoria de accionamiento directo de 180 mm diseñada para integrarse con sistemas de control CNC. Las opciones de codificador incluyen Mitsubishi, FANUC, Siemens y BiSS-C. El diseño mecánico soporta una carga admisible estándar de 50 kg (80 kg con asiento trasero), velocidad nominal 200 rpm y máxima 250 rpm, con par de pico hasta 276 Nm. Grado de protección IP67 y abrazadera neumática (235 Nm) para aplicaciones de mecanizado industrial.

Datos técnicos
DZGD-180A13
Velocidad nominal: 200 rpm
Velocidad máxima: 250 rpm
Par nominal: 73.7 Nm
Par máximo: 276 Nm
Corriente nominal: 4.5 A
Corriente máx.: 20.7 A
Número de polos del motor: 44
Tensión nominal: 220 V
Par de apriete de la abrazadera: 235 Nm
Presión de aire de la abrazadera: 0.5–0.6 MPa
Precisión de posicionamiento: Grating ±10 seg; Time grating ±3 seg
Precisión de posicionamiento repetida bidireccional: Grating ±2 seg; Time grating ±1 seg
Grado de protección: IP67
Tipo de codificador: Mitsubishi, FANUC, Siemens, BiSS-C (opcional)
Carga admisible: 50 kg (80 kg con asiento trasero)
Inercia admisible de la pieza: 0.99 kg·m²
Carga de momento admisible: 500 Nm

Características / especificaciones técnicas

• Modelo: DZGD-180A13
• Diámetro de la plataforma: 180 mm
• Velocidad nominal: 200 rpm
• Velocidad máxima: 250 rpm
• Par nominal: 73.7 Nm
• Par máximo: 276 Nm
• Corriente nominal: 4.5 A; Corriente máxima: 20.7 A
• Número de polos del motor: 44
• Tensión nominal: 220 V
• Par de apriete de la abrazadera: 235 Nm; Presión de aire: 0.5–0.6 MPa
• Precisión de posicionamiento: Grating ±10 seg; Time grating ±3 seg
• Repetibilidad (bidireccional): Grating ±2 seg; Time grating ±1 seg
• Grado de protección: IP67
• Opciones de codificador: Mitsubishi, FANUC, Siemens, BiSS-C
• Carga admisible: 50 kg (80 kg con asiento trasero)
• Inercia admisible de la pieza: 0.99 kg·m²
• Carga de momento admisible: 500 Nm
