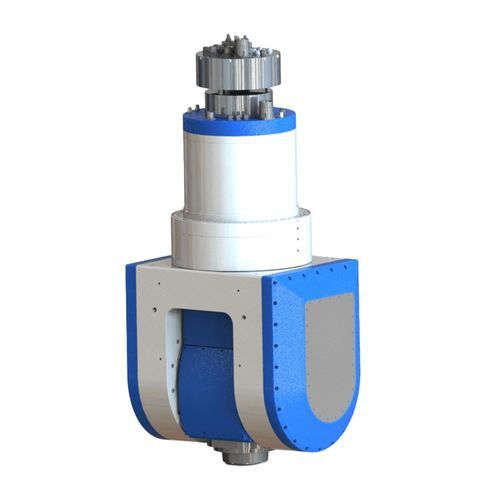

Cabezal de fresado 2 ejes DBDB-335

de montaje en bridaeléctrico

Introducción
Esta versión DBDB-335 combina una sujeción de eje robusta con una mayor velocidad del husillo. El frenado bilateral refuerza el eje de giro, mientras que el husillo HSK-A63 a 18 000 rpm permite el fresado de acabado tras etapas de corte indexadas o simultáneas de cinco ejes más exigentes.

Datos técnicos — Ejes y estructura
Tipo de eje: Eje oscilante | Eje de rotación
Tamaño de la brida montada (mm): / | φ335
Tensión nominal (V): 220 | 220
Par nominal (N.m): 764 | 810
Máx. par (N.m): 1528 | 1150
Velocidad nominal (rpm): 100 | 100
Par de apriete del freno (N.m) (0.6 MPa): 2160 | 2800
Codificador: EnDat2.2 | EnDat2.2
Precisión de posicionamiento (seg): ±7.5(15) | ±7.5(15)
Precisión repetida (seg): ±2 | ±2
Sistema de refrigeración: Refrigeración por agua
Peso del producto (kg): ≈655

Datos técnicos — Parámetros del husillo eléctrico
Velocidad nominal (rpm): 5500
Velocidad máxima (rpm): 18000
Tensión nominal (V): 350
Frecuencia nominal (Hz): 275
Frecuencia máxima (Hz): 900
Potencia de salida nominal continua (S1-100%/kW): 35
Par de salida nominal continuo (S1-100%/N.m): 60.7
Corriente de entrada nominal continua (S1-100%/A): 70
Corriente máxima (A): 150
Sistema de refrigeración: Refrigeración por agua
Interfaz de portaherramientas: HSK-A63
Fuerza de brochado (N): 25000(1±15%)
Modo de descarga de herramientas: Descarga hidráulica de herramienta
Señal del codificador: Sin/Cos, 1Vpp
Diámetro de montaje del husillo (mm): φ180H5
Concentricidad del orificio cónico del extremo del eje (mm): 0.001
Concentricidad de la superficie del extremo del eje (mm): 0.001

Características / Especificaciones técnicas

• Modelo: DBDB-335
• Brand: Haozhi
• Configuración de ejes: Cabezal de fresado de dos ejes alta rigidez (oscilante + rotación)
• Par máximo eje oscilante: 1528 N.m
• Par máximo eje de rotación: 1150 N.m
• Par nominal (oscilante / rotación): 764 N.m / 810 N.m
• Velocidad nominal (ejes): 100 rpm (ambos ejes)
• Par de apriete del freno (0.6 MPa) (oscilante / rotación): 2160 N.m / 2800 N.m
• Codificador (ejes): EnDat2.2
• Precisión de posicionamiento: ±7.5(15) seg
• Repetibilidad: ±2 seg
• Velocidad máxima husillo: 18 000 rpm
• Velocidad nominal husillo: 5 500 rpm
• Potencia continua husillo: 35 kW
• Par continuo husillo: 60.7 N.m
• Tensión / frecuencia husillo: 350 V / 275 Hz
• Corriente máxima husillo: 150 A; corriente nominal: 70 A
• Interfaz de herramienta: HSK-A63
• Fuerza de brochado: 25 000 N (±15%)
• Descarga de herramienta: Descarga hidráulica
• Diámetro de montaje del husillo: φ180H5
• Excentricidad tolerada (orificio cónico / superficie): 0.001 mm / 0.001 mm
• Refrigeración: Refrigeración por agua
• Peso aproximado: ≈655 kg
