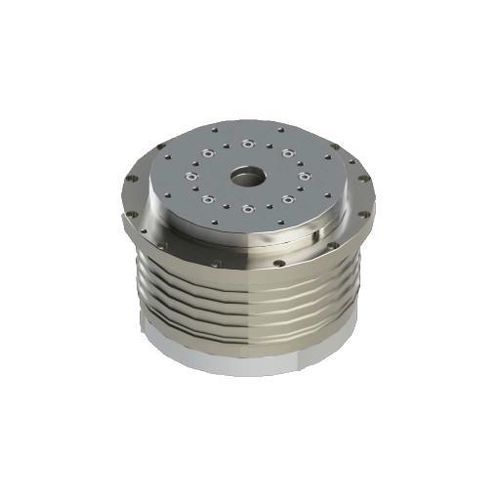

Mesa rotativa accionada por motor DZDV-320-200-60.5-300-A26

horizontalpara rectificadocompacta

Introducción
Esta configuración integra un par de pico de 600 Nm y una capacidad de carga de 200 kg en una carcasa cilíndrica compacta. La unidad admite una inercia de pieza de hasta 3 kg·m² y una carga de momento admisible de 1.000 Nm, permitiendo fijaciones voluminosas sin base externa alta. Abrazadera neumática opcional y retroalimentación BiSS‑C disponibles.

Datos técnicos
DZDV-320-200-60.5-300-A26
Velocidad nominal: 200 rpm
Velocidad máxima: 200 rpm
Par nominal: 300 Nm
Par máximo: 600 Nm
Corriente nominal: 18 A
Corriente máx.: 36 A
Número de polos del motor: 48
Tensión nominal: 220 V
Par de apriete: Assorting 235 Nm (opcional)
Presión de aire del apriete: Assorting 0,5–0,6 MPa (opcional)
Precisión de posicionamiento: Grating ±10 s; Time grating ±3 s
Precisión de posicionamiento repetida bidireccional: Grating ±2 s; Time grating ±1 s
Grado de protección: IP67
Tipo de codificador: BiSS-C (26 bit)
Carga admisible: 200 kg
Inercia admisible de la pieza: 3 kg·m²
Carga de momento admisible: 1000 Nm

Aplicaciones
Diseñada para rectificado de herramientas con accionamiento directo e integración en mesas rotativas 4 ejes compactas. Adecuada para sistemas automatizados de afilado, utillajes voluminosos en espacios reducidos y ejes rotativos de precisión en líneas de producción.

Características / especificaciones técnicas

• Modelo: DZDV-320-200-60.5-300-A26
• Velocidad nominal / máx.: 200 rpm / 200 rpm
• Par nominal: 300 Nm; Par pico: 600 Nm
• Carga admisible: 200 kg
• Inercia admisible de la pieza: 3 kg·m²
• Carga de momento admisible: 1000 Nm
• Corriente nominal / máx.: 18 A / 36 A
• Número de polos: 48
• Tensión nominal: 220 V
• Par de apriete (opcional): 235 Nm; Presión de aire: 0,5–0,6 MPa
• Precisión de posicionamiento: Grating ±10 s; Repetibilidad bidireccional: Grating ±2 s
• Codificador: BiSS-C (26 bit)
• Protección: IP67
