Módulo rotativo para robots DZDC-125-250/250-157/50-A26-A/A

Resumen

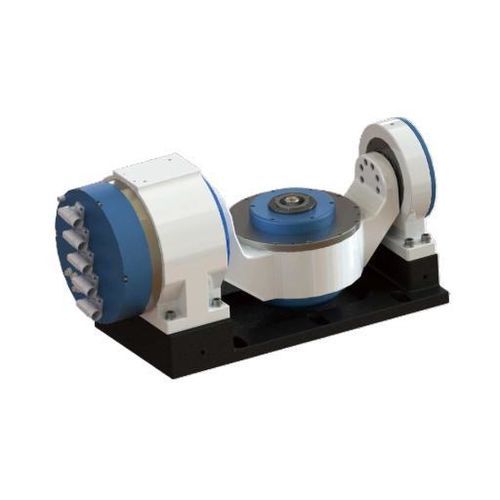

El cabezal giratorio de cuna DZDC-125 emplea una estructura de cuna para permitir inclinación controlada y posicionamiento rotatorio continuo. La refrigeración por aceite en dos ejes, el codificador BiSS-C de 26 bits y las capacidades de carga vertical/horizontal facilitan su integración en rectificadoras de herramientas y centros de mecanizado.

Características principales

• Estructura de cuna para inclinación controlada y rotación continua
• Refrigeración por aceite en ambos ejes para estabilidad térmica
• Codificador BiSS-C de 26 bits para posicionamiento de alta resolución
• Capacidad de carga de pieza: vertical 20 kg / horizontal 30 kg
• Alto par de apriete y fuerza de tracción para sujeción segura de la herramienta

Datos técnicos
Modelo: DZDC-125-250/250-157/50-A26-A/A
Par nominal (inclinación / rotación): 157.5 Nm / 53.3 Nm
Par máximo (inclinación / rotación): 273 Nm / 88.75 Nm
Corriente nominal (inclinación / rotación): 4.6 A / 1.3 A
Corriente máxima (inclinación / rotación): 12 A / 3.25 A
Velocidad nominal (inclinación / rotación): 200 rpm / 250 rpm
Velocidad máxima (ambos ejes): 250 rpm
Tensión para el controlador: 380 V (ambos ejes)
Potencia nominal S1 (inclinación / rotación): 2.2 kW / 0.65 kW
Potencia nominal S6 (inclinación / rotación): 3.29 kW / 0.975 kW
Par de apriete: ≥235 Nm (eje de inclinación)
Presión de aire de apriete: 0.5–0.6 MPa
Tipo de codificador: BiSS-C 26 bits (ambos ejes)
Ángulo de rotación: ±130° (eje de inclinación) / cualquier ángulo (eje giratorio)
Método de refrigeración: refrigeración por aceite (ambos ejes)
Precisión de posicionamiento: ±10(20) arcsec (ambos ejes)
Repetibilidad: ±2(4) arcsec (ambos ejes)
Salto cara final orificio cónico: ≤0.001 mm (eje de inclinación)
Presión de descarga de herramienta: 0.6–0.65 MPa
Paralelismo eje C: ≤0.005 mm
Salto radial (varilla estándar): proximal ≤0.002 mm, remoto ≤0.005 mm
Fuerza de tracción: ≥4000 N
Presión de cortina de aire: ≥0.2 MPa
Capacidad de carga de la pieza: vertical 20 kg / horizontal 30 kg
Peso total de la máquina: 171 kg

Aplicaciones
Integración en rectificadoras de herramientas, centros de mecanizado CNC y células de automatización que requieran inclinación controlada y posicionamiento rotatorio continuo.
