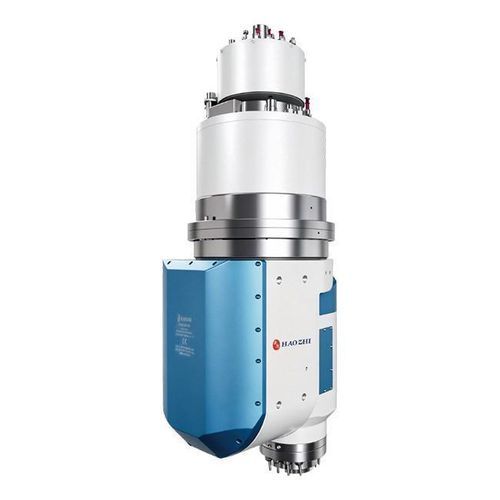

Cabezal de fresado 5 ejes DBDP-310-60/60-250/350-A26W-A/A

de accionamiento directode montaje en bridapara la industria aeronáutica

Descripción
El cabezal de fresado Haozhi Super Motor DBDP-310-60/60-270/350-A26W-A/A está diseñado para mecanizado 5 ejes de alto rendimiento. Combina rigidez excepcional, alta densidad de par y control de movimiento preciso en una estructura compacta y ligera. Con tecnología de motor avanzada y husillo motorizado de alta velocidad, proporciona elevada capacidad de corte, posicionamiento micrométrico y respuesta dinámica rápida para aplicaciones complejas de mecanizado de metales. Recomendado para aeroespacial, automoción, moldes y fabricación de componentes de precisión para mejorar productividad, calidad superficial y rendimiento de la máquina.

Características

• Alta rigidez: Diseño optimizado de rodamientos y husillo que garantiza rigidez axial y radial en la punta del husillo superior a 150 N/µm. Sistema de sujeción compacto y de respuesta rápida con alta rigidez de bloqueo para condiciones de corte estables.
• Alta eficiencia: Tecnología de motor avanzada que proporciona mayor par en el mismo espacio de instalación; par nominal C = 430 N·m (+15% vs productos comparables). Freno neumático de sujeción A/C con par de apriete 1080 N·m (A) y 2160 N·m (C). Husillo: velocidad máxima 20.000 rpm, par continuo (S1) 50 N·m, potencia 40 kW, incrementando la tasa de arranque de material y reduciendo ciclos.
• Alta precisión: Codificador de alta resolución y motor de par que aseguran repetibilidad de ±2 segundos de arco en operaciones de 5 ejes, reduciendo el chatter y mejorando el acabado.
• Estructura ligera: Diseño compacto con peso total aprox. 280 kg (≈4% más ligero), reduciendo la inercia y mejorando la respuesta dinámica.

Datos técnicos
DBDP-310-60/60-270/350-A26W-A/A
Parámetro: Motor de accionamiento directo
Configuración del cabezal: Motor de accionamiento directo
Diámetro de instalación de la brida (mm): Φ310
Par nominal (N·m): A: 270 C: 430
Par máximo (N·m): A: 540 C: 860
Velocidad nominal (rpm): A: 60 C: 60
Precisión de resolución (seg.): A/C: ±7.5/±7.5
Precisión de repetibilidad (arcsec): A/C: ±2
Codificador: Drive CliQ 27 bit
Sistema de refrigeración: Refrigeración por agua
Par de apriete (N·m): A: 1080 C: 2160
Par del husillo principal S1 (N·m): 50
Potencia husillo principal S1 (kW): 40
Peso total (kg): ≈280

Características / especificaciones técnicas

• Modelo: DBDP-310-60/60-270/350-A26W-A/A (serie Super Motor)
• Diámetro de brida: Φ310 mm
• Par nominal: A 270 N·m; C 430 N·m
• Par máximo: A 540 N·m; C 860 N·m
• Velocidad nominal ejes: A 60 rpm; C 60 rpm
• Resolución: A/C ±7.5 seg
• Repetibilidad: A/C ±2 arcsec
• Codificador: Drive CliQ 27 bit
• Refrigeración: Agua
• Par de apriete: A 1080 N·m; C 2160 N·m
• Par husillo S1: 50 N·m
• Potencia husillo S1: 40 kW
• Peso aproximado: 280 kg
