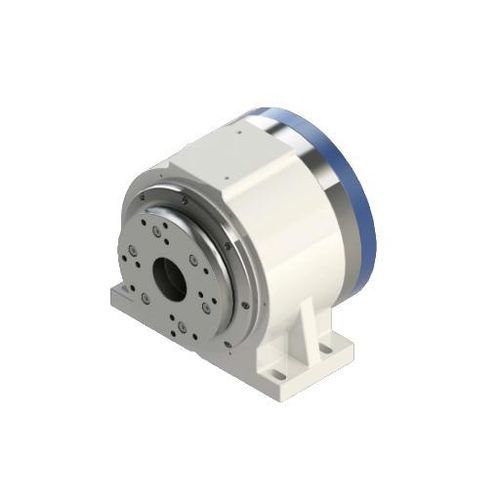

Mesa rotativa accionada por motor DZGD-180A35

horizontalpara rectificadode accionamiento directo

Introducción
El DZGD-180A35 es una mesa giratoria diseñada para el rectificado de herramientas y configuraciones de piezas soportadas. La carga admisible es de 60 kg y aumenta a 100 kg con contrapunto. Varias opciones de codificador (Mitsubishi, Fanuc, Siemens, BiSS-C) facilitan la integración con plataformas CNC. Velocidad nominal 200 rpm, máxima 250 rpm, par nominal 105 Nm (pico 332 Nm).

Datos técnicos
DZGD-180A35
Velocidad nominal: 200 rpm
Velocidad máxima: 250 rpm
Par nominal: 105 Nm
Par máximo: 332 Nm
Corriente nominal: 8,5 A
Corriente máxima: 20 A
Nº de polos del motor: 30
Tensión nominal: 220 V
Par de apriete: Assorting
Presión de aire del apriete: 0,5–0,6 MPa
Precisión de posicionamiento (grating / time grating): ±10 seg / ±3 seg
Precisión repetida bidireccional (grating / time grating): ±2 seg / ±1 seg
Grado de protección: IP67
Tipo de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
Carga admisible: 60 kg (100 kg con contrapunto)
Inercia admisible de la pieza: 1,2 kg·m²
Carga de momento admisible: 500 Nm

Características clave

• Capacidad de carga: 60 kg estándar, 100 kg con contrapunto
• Alta precisión de posicionamiento mediante retroalimentación grating y time grating
• Múltiples interfaces de codificador para integración CNC
• Idónea para rectificado de herramientas hasta 250 rpm y 332 Nm pico

Especificaciones

• Modelo: DZGD-180A35
• Velocidad nominal: 200 rpm
• Velocidad máxima: 250 rpm
• Par nominal: 105 Nm; Par máximo: 332 Nm
• Corriente nominal: 8,5 A; Corriente máxima: 20 A
• Nº de polos del motor: 30
• Tensión nominal: 220 V
• Par de apriete: Assorting
• Presión de aire del apriete: 0,5–0,6 MPa
• Precisión de posicionamiento: Grating ±10 seg; Time grating ±3 seg
• Precisión repetida bidireccional: Grating ±2 seg; Time grating ±1 seg
• Grado de protección: IP67
• Opciones de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
• Carga admisible: 60 kg (100 kg con contrapunto)
• Inercia admisible: 1,2 kg·m²
• Carga de momento admisible: 500 Nm
