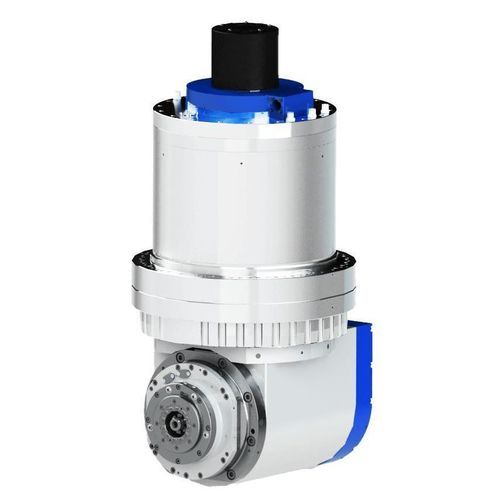

Cabezal de fresado 2 ejes DBDB-335-100-810-A26W-A1

continuopara fresado pesadode montaje en brida

Resumen
Diseñado para corte pesado en máquinas 5 ejes y multi-ejes, el DBDB-335-100-810-A26W-A1 ofrece un par continuo del eje giratorio de 810 N·m (1 150 N·m pico) e integra un husillo motorizado HSK-T63 que proporciona 80 N·m de par continuo y 37 kW de potencia continua para mecanizado a baja velocidad con alta carga. El husillo alcanza hasta 12 000 rpm y dispone de alta fuerza de sujeción para retención segura de la herramienta.

Puntos destacados

• Uso principal: mecanizado de corte pesado y trabajos con eje rotativo de alto par.
• Eje giratorio: 810 N·m nominal; 1 150 N·m máximo; velocidad nominal 100 rpm.
• Husillo integrado HSK-T63: 37 kW (S1), par continuo 80 N·m, máx. 12 000 rpm, velocidad nominal 4 410 rpm.
• Par de apriete del freno ≥ 2 800 N·m (0,55 MPa).
• Rigidez: axial > 170 N/μm en extremo del eje; radial > 300 N/μm.
• Codificador: 27 bits (FANUC), señal Seno/Coseno 1 Vpp; precisión de posicionamiento ±7,5 arcsec (±15); repetibilidad ±2 arcsec.
• Refrigeración: agua para eje y husillo; peso ≈353 kg.

Datos técnicos (resumen)
Modelo de cabezal 2 ejes: DBDB-335-100-810-A26W-A1; brida φ335 mm; tensión nominal cabeza 220 V; par nominal eje giratorio 810 N·m; par máximo 1 150 N·m; velocidad nominal eje 100 rpm; par apriete freno ≥ 2 800 N·m (0,55 MPa); codificador 27 bits (FANUC); precisión posicionamiento ±7,5 arcsec (±15); repetibilidad ±2 arcsec; refrigeración agua; peso ≈353 kg.

Parámetros del husillo eléctrico
Velocidad nominal 4 410 rpm; velocidad máxima 12 000 rpm; tensión nominal 380 V; frecuencia nominal 204 Hz; frecuencia máxima 800 Hz; potencia de salida continua 37 kW (S1); par de salida continuo 80 N·m; corriente de entrada continua 75 A; corriente máxima 124 A; refrigeración agua; interfaz herramienta HSK-T63; fuerza de brochado 20 000–28 000 N; modo de descarga de herramienta hidráulico; señal codificador Seno/Coseno 1 Vpp; diámetro de montaje husillo φ210h5; runout taladro cónico 0,001 mm; runout superficie extremo 0,001 mm.

Aplicaciones

• Corte pesado y operaciones de alto par en centros de mecanizado 5 ejes y multi-ejes.
• Desbaste y acabado a baja velocidad y alta potencia que requieren retención de eje y fuerza de apriete elevadas.
• Adecuado para aeroespacial, automoción, moldes y matrices y otros sectores que precisan ejes rotativos de alto par con husillo HSK-T63 potente.

Características / especificaciones técnicas

• Modelo: DBDB-335-100-810-A26W-A1
• Serie: DBDB-335
• Par nominal eje: 810 N·m
• Par máximo eje: 1 150 N·m
• Velocidad nominal eje: 100 rpm
• Par apriete freno (0,55 MPa): ≥ 2 800 N·m
• Codificador: 27 bits (FANUC)
• Precisión posicionamiento: ±7,5 arcsec (±15)
• Repetibilidad: ±2 arcsec
• Rigidez axial extremo eje: > 170 N/μm
• Rigidez radial: > 300 N/μm
• Husillo: 37 kW continuo, 80 N·m continuo
• Velocidad husillo: 4 410 rpm nominal, 12 000 rpm máx.
• Tensión husillo: 380 V; frecuencia 204 Hz (max 800 Hz)
• Corriente continua husillo: 75 A; corriente máx. 124 A
• Interfaz herramienta: HSK-T63
• Fuerza de brochado: 20 000–28 000 N
• Descarga herramienta: hidráulica
• Diámetro montaje husillo: φ210h5
• Runout (taladro cónico / superficie): 0,001 mm / 0,001 mm
• Refrigeración: agua (cabezal y husillo)
• Peso aprox.: 353 kg
