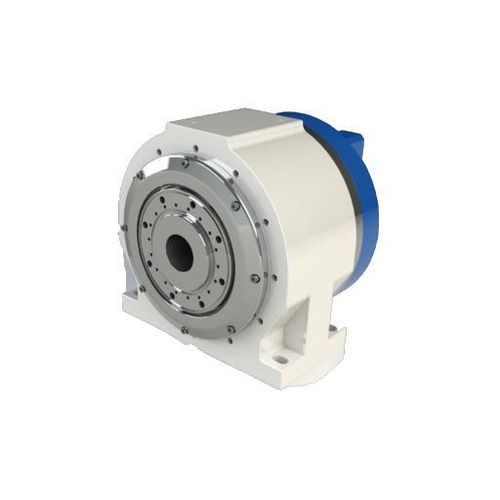

Mesa rotativa accionada por motor DZGD-180A36

horizontalpara mecanizadode accionamiento directo

Resumen
En la gama de 180 mm, el DZGD-180A36 ofrece el mayor par y capacidad de carga. Par nominal 157 Nm, pico hasta 332 Nm. Soporta 80 kg directamente o 120 kg con contrapunto; indicado para integración en máquinas CNC compactas sin necesidad de plataforma mayor.

Datos técnicos (tabla)
DZGD-180A36
Velocidad nominal: 200 rpm
Velocidad máxima: 250 rpm
Par nominal: 157 Nm
Par máximo (pico): 332 Nm
Corriente nominal: 12.7 A
Corriente máx.: 20 A
Número de polos: 30
Tensión nominal: 220 V
Par de sujeción: 235 Nm
Presión de aire del apriete: 0.5~0.6 MPa
Precisión de posicionamiento: Rejilla ±10 s; Rejilla temporal ±3 s
Precisión repetida bidireccional: Rejilla ±2 s; Rejilla temporal ±1 s
Grado de protección: IP67
Opciones de codificador: Mitsubishi, Fanuc, Siemens, BiSS-C
Carga admisible: 80 kg (120 kg con contrapunto)
Inercia admisible de la pieza: 1.2 kg·m²
Carga de momento admisible: 500 Nm

Dimensiones
Diagrama de dimensiones disponible en la ficha del producto (imagen esquemática).

Especificaciones clave

• Modelo: DZGD-180A36
• Diámetro de mesa: 180 mm
• Velocidad nominal/máx.: 200 / 250 rpm
• Par nominal: 157 Nm; Par pico: 332 Nm
• Carga admisible: 80 kg (120 kg con contrapunto)
• Par de apriete: 235 Nm; presión de apriete 0.5~0.6 MPa
• Precisión y repetibilidad: rejilla ±10s / ±2s; temporal ±3s / ±1s
• Protección: IP67
• Codificadores compatibles: Mitsubishi, Fanuc, Siemens, BiSS-C
• Inercia admisible: 1.2 kg·m²; carga de momento admisible: 500 Nm
