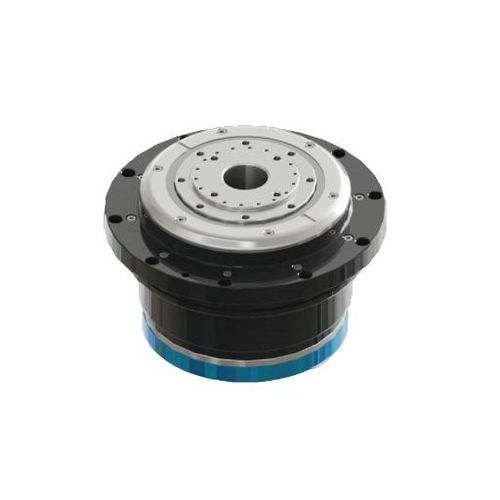

Mesa rotativa accionada por motor DZDV-320-250-68-105-A26

horizontalpara rectificadode accionamiento directo

Descripción
Esta configuración DZDV-320 equilibra la velocidad de rotación y la carga moderada de la pieza. Alcanza hasta 250 rpm y un par máximo de 332 Nm mientras soporta una carga admisible de 120 kg, por lo que resulta adecuada para instalaciones de rectificado de herramientas que no requieren la plataforma de 200 kg. La retroalimentación se proporciona mediante un codificador BiSS-C (implementación de 26 bits indicada en metadatos).

Características principales

• Optimizada para procesos de afilado/rectificado con compromiso velocidad/carga.
• Velocidad máxima 250 rpm; par pico 332 Nm; carga admisible 120 kg.
• Codificador BiSS-C de alta resolución para la retroalimentación de posición.
• Grado de protección IP67 para entornos industriales.
• Inercia admisible de la pieza 1.2 kg·m² y carga de momento admisible 500 Nm.

Datos técnicos
DZDV-320-250-68-105-A26

• Velocidad nominal: 200 rpm
• Velocidad máx.: 250 rpm
• Par nominal: 105 Nm
• Par máximo: 332 Nm
• Corriente nominal: 8.5 A
• Corriente máx.: 20 A
• Número de polos del motor: 30
• Tensión nominal: 220 V
• Par de apriete: /
• Presión de aire de la abrazadera: /
• Precisión de posicionamiento: Rejilla ±10 s; Rejilla temporal ±3 s
• Precisión repetida bidireccional: Rejilla ±2 s; Rejilla temporal ±1 s
• Grado de protección: IP67
• Tipo de codificador: BiSS-C (26 bits)
• Carga admisible: 120 kg
• Inercia admisible de la pieza: 1.2 kg·m²
• Carga de momento admisible: 500 Nm

Dimensiones y montaje
Las dimensiones de contorno y de montaje están disponibles en el diagrama dimensional en la página del producto.
