Mesa rotativa accionada por motor DZDC-260-20/1250-30/105-A20V-A/AB

horizontalpara mecanizadode accionamiento directo

Descripción del producto

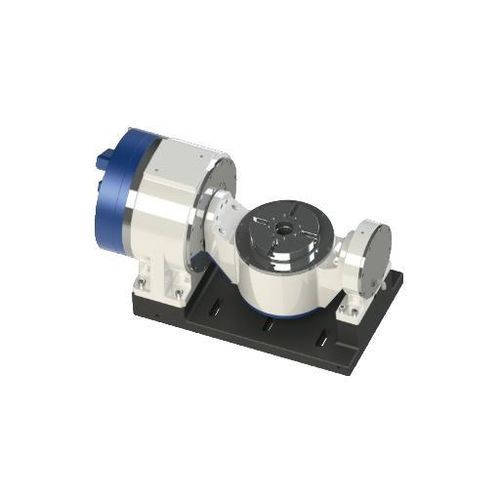

La DZDC-260-A6 es una mesa de cuna de cinco ejes que amplía la superficie de sujeción a 260 mm y admite una carga útil de 60 kg. Los ejes A y C emplean motores de par con accionamiento directo; los picos de par son A: 600 N·m y C: 332 N·m, proporcionando una plataforma equilibrada para piezas complejas de tamaño medio.

Características destacadas

• Diámetro de la cara: Ø260 mm (eje C)
• Carga útil: 60 kg
• Par máximo: eje A 600 N·m; eje C 332 N·m
• Tipo de accionamiento: motor de par con accionamiento directo (ejes A y C)
• Refrigeración: agua (eje A) / refrigeración natural (eje C)
• Protección: IP66

DATOS TÉCNICOS
Modelo: DZDC-260-20/1250-30/105-A20V-A/AB
Eje A | Eje C
Diámetro superficie disco (mm): / | 280
Altura del centro (mm): 200 | /
Altura del disco (mm): / | 256.8
Diámetro del agujero central (mm): / | 45
Método de sujeción: Aire(0.5-0.55MPa) | Aire(0.5-0.53MPa)
Par de apriete (N.m): GLN(@0.5MPa) | 235(@0.5MPa)
Excentricidad superficie disco (mm): / | 0.01
Excentricidad radial (mm): / | 0.005
Tipo de accionamiento: Motor de par con accionamiento directo | Motor de par con accionamiento directo
Voltaje para controlador (V): 220 | 220
Velocidad nominal/máx (rpm): 200/200 | 200/250
Par nominal/máx (N.m): 300/600 | 109/332
Corriente nominal/máx (A): 18/36 | 8.5/90
Potencia S1 100% (kW): 6 | 2.2
Potencia S6 40% (kW): 7.2 | 3.29
Caudal gas sello (L/min): / | /
Sistema de refrigeración: Refrigeración por agua | Refrigeración natural
Caudal de refrigeración: >3.5 | /
Tipo sensor temperatura motor: KTV84-130 | KTV84-120
Precisión de posicionamiento (seg): Rejilla tiempo ±10; Rejilla ±10 | Rejilla tiempo ±3; Rejilla ±10
Repetibilidad de posicionamiento (seg): Rejilla tiempo ±4; Rejilla ±2 | Rejilla tiempo ±3; Rejilla ±2
Unidad mínima (°): 0.001 | 0.001
Capacidad de carga (kg): 60
Peso (kg): 250
Protección: IP66
Nota: Sistemas de control: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI

Aplicaciones / Uso
Ideal para mecanizado cinco ejes en configuración de cuna de piezas medianas a complejas que requieren par equilibrado en A/C, respuesta de accionamiento directo y una superficie de 260 mm con 60 kg de carga útil. Adecuada para operaciones de fresado y acabado en entornos industriales CNC.

Características / especificaciones técnicas

• Modelo: DZDC-260-A6 (referencia tabla: DZDC-260-20/1250-30/105-A20V-A/AB)
• Superficie de sujeción (eje C): Ø260 mm
• Diámetro tabla (C axis en tabla): 280 mm
• Capacidad de carga: 60 kg
• Par nominal/máx eje A: 300/600 N·m
• Par nominal/máx eje C: 109/332 N·m
• Velocidad nominal/máx: A 200/200 rpm; C 200/250 rpm
• Corriente nominal/máx: A 18/36 A; C 8.5/90 A
• Potencia S1 (A/C): 6 kW / 2.2 kW
• Tipo de accionamiento: Motor de par con accionamiento directo
• Voltaje controlador: 220 V
• Sujeción: Aire (A: 0.5–0.55 MPa; C: 0.5–0.53 MPa), par de ejemplo C: 235 N·m @0.5 MPa
• Desviaciones: superficie 0.01 mm; radial 0.005 mm
• Refrigeración: agua / natural; caudal >3.5
• Sistemas de control compatibles: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI
