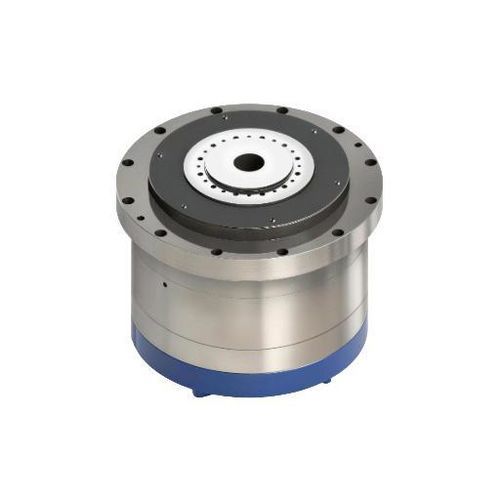

Mesa rotativa accionada por motor DZDV-160-200-62-35-A26-A1

verticalpara mecanizadocompacta

Descripción general
La configuración A1 está diseñada para disposiciones de máquinas compactas. La unidad giratoria pesa 40 kg y admite una carga útil de hasta 35 kg. Ofrece 240 rpm de velocidad nominal, codificador 26 bits BiSS‑C, protección IP66 y repetibilidad bidireccional especificada en ±1 arcsec.

Datos técnicos (tabla)
DZDV-160-200-62-35-A26-A1
Velocidad nominal: 240 rpm
Velocidad máxima: 240 rpm
Par nominal: 30 Nm
Par máximo: 75 Nm
Corriente nominal: 2.8 A
Corriente máxima: 7.0 A
Polos del motor: 22
Tensión nominal: 220 V
Par de apriete: ≥235 Nm
Presión de aire del apriete: 0.47–0.55 MPa
Precisión de posicionamiento: ±3 arcsec
Repetibilidad bidireccional: ±1 arcsec
Grado de protección: IP66
Codificador: 26 bit (protocolo BiSS‑C)
Carga admisible: 35 kg
Nivel de ruido: ≤68 dB
Peso neto: 40 kg

Aplicaciones

• Indexado CNC compacto y configuraciones 4‑ejes que requieren mesas giratorias selladas de alta precisión con retroalimentación en lazo cerrado.

Especificaciones técnicas

• Modelo: DZDV-160-200-62-35-A26-A1
• Configuración: A1 para layouts de máquinas compactas
• Peso de la unidad giratoria: 40 kg
• Carga admisible: 35 kg
• Velocidad nominal / máxima: 240 rpm
• Par nominal / máximo: 30 Nm / 75 Nm
• Corriente nominal / máxima: 2.8 A / 7.0 A
• Polos del motor: 22
• Tensión nominal: 220 V
• Par de apriete: ≥235 Nm
• Presión de aire de apriete: 0.47–0.55 MPa
• Precisión de posicionamiento: ±3 arcsec
• Repetibilidad bidireccional: ±1 arcsec
• Grado de protección: IP66
• Codificador: 26 bit (protocolo BiSS‑C)
• Nivel de ruido: ≤68 dB
• Peso neto: 40 kg
