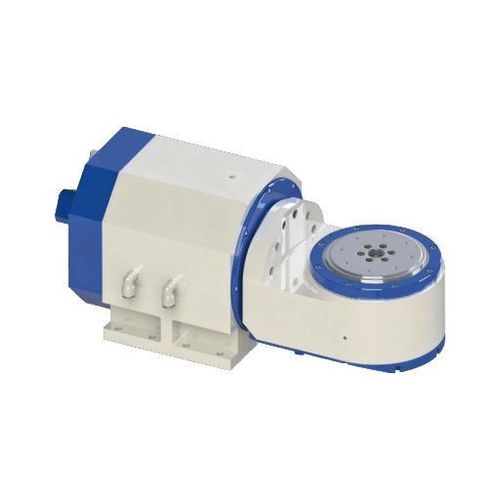

Mesa rotativa accionada por motor DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalpara mecanizadocompacta

Introducción
La DZDA-110 está diseñada para máquinas con espacio limitado y piezas pequeñas. Su cara de eje C de 110 mm, el diseño compacto de un solo brazo y el falso-rund especificado de 0.003 mm proporcionan capacidad de cinco ejes sin una unidad rotativa sobredimensionada, adecuada para integración en máquinas CNC compactas.

Datos técnicos (resumen)
Modelo: DZDA-110-100/200-30/10-A26W-A4 - Eje A / Eje C; Diámetro superficie C: 110 mm; Altura central (A): 110 mm; Altura disco (C): 149 mm; Diámetro orificio central (C): 20 mm; Fijación A: aire (0.5–0.6 MPa); Par de apriete A: 60 N·m (@0.6 MPa); Excentricidad superficie C: 0.003 mm; Excentricidad radial C: 0.005 mm; Tipo de accionamiento: motor de torque con transmisión directa (ejes A & C); Tensión driver: 220 V; Velocidades (A/C): 100/100 rpm, 200/200 rpm; Par (A/C) nominal/máx: 29.6/52.5 N·m, 9/30 N·m; Corriente (A/C) nominal/máx: 1.75/3.2 A, 0.7/3 A; Potencia S1 (A/C): 0.31 kW / 0.19 kW; Potencia S6 (A/C): 0.37 kW / 0.38 kW; Refrigeración: eje A refrigeración por agua, eje C refrigeración natural; Sensor temperatura motor: KTY84-130; Precisión de posicionamiento: ±10 (20) arc-sec; Repetibilidad: ±2 (4) arc-sec; Unidad mínima: 0.001"; Capacidad de carga: 10 kg; Peso: 42 kg; Protección: IP66.

Dimensiones
En la ficha del producto hay un diagrama de dimensiones dedicado para la disposición general y las interfaces de montaje.

Características / especificaciones técnicas

• Modelo: DZDA-110
• Diámetro superficie C: 110 mm
• Altura central (eje A): 110 mm
• Altura del disco (eje C): 149 mm
• Diámetro orificio central (eje C): 20 mm
• Sujeción: aire (0.5–0.6 MPa) para eje A
• Par de apriete (eje A): 60 N·m (@0.6 MPa)
• Excentricidad superficie (C): 0.003 mm
• Excentricidad radial (C): 0.005 mm
• Tipo de accionamiento: motor de torque con transmisión directa (A & C)
• Tensión driver: 220 V
• Velocidad (A / C) nominal/máx: 100/100 rpm / 200/200 rpm
• Par (A / C) nominal/máx: 29.6/52.5 N·m / 9/30 N·m
• Corriente (A / C) nominal/máx: 1.75/3.2 A / 0.7/3 A
• Potencia salida S1 100% (A/C): 0.31 kW / 0.19 kW
• Potencia salida S6 40% (A/C): 0.37 kW / 0.38 kW
• Refrigeración: eje A agua; eje C refrigeración natural
• Sensor temperatura motor: KTY84-130
• Precisión de posicionamiento: ±10 (20) arc-sec
• Precisión repetida: ±2 (4) arc-sec
• Unidad mínima: 0.001"
• Capacidad de carga: 10 kg
• Peso: 42 kg
• Índice de protección: IP66

Compatibilidad
Sistemas de control compatibles: Lynuc, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI.
