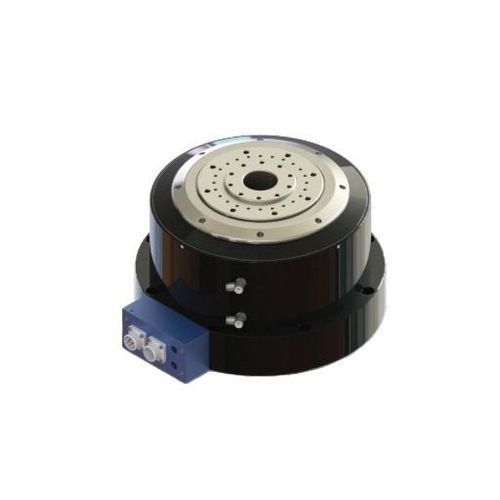

Mesa rotativa accionada por motor DZDV-320-200-225-300-A26

horizontalpara rectificadode accionamiento directo

Descripción
El diseño de base cerrada integra el cuerpo giratorio y las conexiones externas en una carcasa elevada, manteniendo el par nominal de 300 Nm y la carga admisible de 200 kg de la serie DZDV-320. La unidad ofrece una mesa giratoria de 200 kg con par máximo de 600 Nm, apriete opcional de 235 Nm, protección IP67 y retroalimentación BiSS-C, indicada para rectificadoras de herramientas con accionamiento directo y aplicaciones de indexado de precisión.

DATOS TÉCNICOS (tabla)
DZDV-320-200-225-300-A26
Velocidad nominal: 200 rpm
Velocidad máxima: 200 rpm
Par nominal: 300 Nm
Par pico (Max.torque): 600 Nm
Corriente nominal: 18 A
Corriente máxima: 36 A
Número de polos del motor: 48
Tensión nominal: 220 V
Par de apriete (opcional): 235 Nm
Presión de aire del apriete: 0,5–0,6 MPa
Precisión de posicionamiento (rejilla): ±10 s
Precisión de posicionamiento (tiempo): ±3 s
Repetibilidad bidireccional (rejilla): ±2 s
Repetibilidad bidireccional (tiempo): ±1 s
Grado de protección: IP67
Tipo de codificador: BiSS-C
Carga admisible: 200 kg
Inercia admisible de la pieza: 3 kg·m²
Carga de momento admisible: 1000 Nm

Aplicaciones

• Integración en rectificadoras de herramientas con accionamiento directo que requieren canalización cerrada de conexiones.
• Indexado de precisión y operaciones de sujeción vertical con altas cargas.
• Mesas para máquinas y células automatizadas que necesitan protección IP67.

Características / especificaciones técnicas

• Modelo: DZDV-320-200-225-300-A26 (base cerrada)
• Velocidad nominal/máx.: 200 rpm
• Par nominal: 300 Nm; Par pico: 600 Nm
• Corriente nominal/máx.: 18 A / 36 A
• Número de polos: 48
• Tensión nominal: 220 V
• Apretado opcional: 235 Nm (presión 0,5–0,6 MPa)
• Precisión y repetibilidad expresadas en segundos (ver tabla)
• Grado de protección: IP67
• Codificador: BiSS-C
• Carga admisible: 200 kg; Inercia admisible: 3 kg·m²; Carga de momento: 1000 Nm
