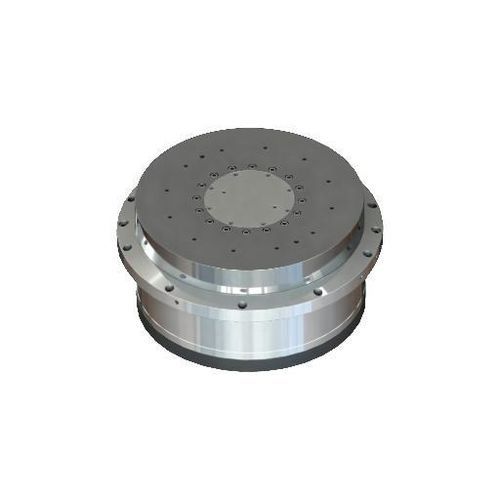

Mesa rotativa accionada por motor DZDV-500-700-112.5-400-A26-A

verticalpara mecanizado

Descripción
Diseñada para reducir los tiempos de rotación e indexación, la mesa giratoria DZDV-500-700-112.5-400-A26-A alcanza un pico de 1.400 rpm manteniendo un par máximo de 800 Nm y una carga nominal de 200 kg. La refrigeración por agua y el codificador BiSS-C de 26 bits proporcionan retroalimentación precisa y operación controlada a altas velocidades.

DATOS TÉCNICOS
DZDV-500-700-112.5-400-A26-A
Velocidad nominal: 700 rpm
Velocidad máxima: 1400 rpm
Par nominal: 400 Nm
Par pico: 800 Nm
Corriente nominal: 55 A
Corriente máxima: 110 A
Número de polos del motor: 78
Tensión nominal: 380 V
Excentricidad cara final: ≤0.02 mm
Excentricidad radial: ≤0.03 mm
Precisión de posicionamiento: ±10"
Presión de aire de freno: 0.47–0.55 MPa
Método de refrigeración: Refrigeración por agua
Par de apriete del freno (inflado): ≥1400 Nm
Codificador: 26 bits BiSS-C
Capacidad de carga: ≤200 kg
Peso neto: 350 kg

DIMENSIONES
Planos de dimensiones disponibles bajo petición.

Características / Especificaciones técnicas

• Serie de modelo: DZDV-500
• Par nominal/pico: 400 Nm / 800 Nm
• Velocidad nominal/máxima: 700 rpm / 1400 rpm
• Capacidad de carga: ≤200 kg
• Refrigeración: Refrigeración por agua
• Codificador: 26 bits BiSS-C
• Eléctrico: 380 V; 55 A nominal, 110 A máx.
• Precisión: Posicionamiento ±10"; excentricidad cara ≤0.02 mm; excentricidad radial ≤0.03 mm
• Freno: Presión 0.47–0.55 MPa; par de apriete ≥1400 Nm
• Peso neto: 350 kg
