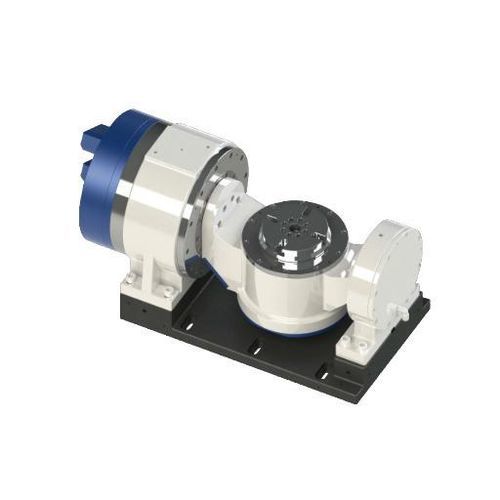

Mesa rotativa accionada por motor DZDC-160-250/2000-105/17-A26W-A/A

horizontalpara mecanizadocompacta

Introducción
Esta variante DZDC-160 se caracteriza por un eje C de 2.000 rpm pensado para rotación continua de alta velocidad en lugar de índice convencional. El eje C refrigerado por agua, una capacidad de carga de 30 kg y hasta 332 N·m de par pico en el eje A permiten la rotación rápida de la pieza en una cuna compacta de cinco ejes, apropiada para aplicaciones industriales de mecanizado.

DATOS TÉCNICOS
DZDC-160-250/2000-105/17-A26W-A/A
Eje A / Eje C
Diámetro superficie disco (mm): A - / ; C - 200
Altura del centro (mm): A - 205 ; C - /
Altura del disco (mm): A - / ; C - 246.5
Diámetro del orificio central (mm): A - / ; C - 22
Método de sujeción: A - Aire(0.5-0.55MPa) ; C - Aire(0.5-0.55MPa)
Par de apriete (N·m): A - 235(@0.5MPa) ; C - 235(@0.5MPa)
Excentricidad superficie (mm): A - / ; C - 0.005
Excentricidad radial (mm): A - / ; C - 0.005
Tipo de accionamiento: A / C - Motor de par con accionamiento directo
Tensión del driver (V): A / C - 220
Velocidad nominal/máx. (rpm): A - 200/250 ; C - 2000/2000
Par nominal/máx. (N·m): A - 105/332 ; C - 17.6/87.2
Corriente nominal/máx. (A): A - 8.5/30 ; C - 10.5/55
Potencia salida S1 100% (kW): A - 2.2 ; C - 3.7
Potencia salida S6 40% (kW): A - 3.29 ; C - 7.4
Sistema de refrigeración: A - Refrigeración natural ; C - Refrigeración por agua (caudal 2.5 L/min)
Sensor temperatura motor: A / C - KTY84-130
Precisión de posicionamiento (seg‑sec): A / C - ±10(20)
Repetibilidad (seg‑sec): A / C - ±2(4)
Unidad mínima ("): A / C - 0.001
Capacidad de carga (kg): 30 (ambos ejes)
Peso total (kg): 147.6
Nivel de protección: IP66
Sistemas compatibles: Lync, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Características / Especificaciones técnicas

• Modelo: DZDC-160 (variante DZDC-160-250/2000-105/17-A26W-A/A)
• Versión eje C alta velocidad: 2000/2000 rpm, refrigeración por agua
• Velocidad eje A: 200/250 rpm (refrigeración natural)
• Carga útil: 30 kg
• Par eje A nominal/pico: 105/332 N·m
• Par eje C nominal/pico: 17.6/87.2 N·m
• Sujeción: neumática (aire 0.5–0.55 MPa), par de apriete 235 N·m (@0.5 MPa)
• Accionamiento por motores de par en directo
• Tensión del driver: 220 V; corrientes A: 8.5/30 A, C: 10.5/55 A
• Potencias S1/S6: A S1 2.2 kW / S6 3.29 kW ; C S1 3.7 kW / S6 7.4 kW
• Dimensiones disco (eje C): Ø superficie 200 mm, altura disco 246.5 mm, orificio central Ø 22 mm
• Excentricidad (eje C): 0.005 mm superficie; 0.005 mm radial
• Precisión de posicionamiento: ±10(20) seg‑arc; repetibilidad ±2(4)
• Protección IP66; peso total 147.6 kg
• Aplicaciones típicas: integración en centros de mecanizado 5 ejes que requieren elevada velocidad de rotación del eje C y montaje en berceau compacto
