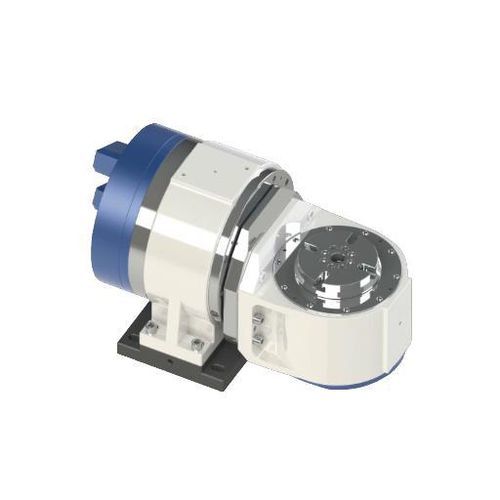

Mesa rotativa accionada por motor DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalpara mecanizadode accionamiento directo

Introducción
La DZDA-160 es una mesa giratoria de cinco ejes con brazo único, diseñada para la integración compacta del movimiento A/C de accionamiento directo. Proporciona acceso a dos ejes para constructores de máquinas, integración mecánica y eléctrica simplificada y compatibilidad con controladores CNC comunes.

Datos técnicos (selección)
Modelo: DZDA-110-100/200-30/10-A26W-A4 — Eje A / Eje C
Diámetro superficie del disco (mm): Eje A: N/A | Eje C: 110
Altura del centro (mm): Eje A: 110 | Eje C: N/A
Altura del disco (mm): Eje A: N/A | Eje C: 149
Diámetro del orificio central (mm): Eje A: N/A | Eje C: 20
Método de sujeción: Eje A: Aire (0.5-0.6 MPa) | Eje C: N/A
Par de apriete (N·m): Eje A: 60 (@0.6 MPa) | Eje C: N/A
Desviación (cara / radial) (mm): Eje A: N/A | Eje C: 0.003 / 0.005
Tipo de accionamiento: Motor de par, accionamiento directo (ejes A y C)
Voltaje del driver (V): 220 / 220
Velocidad nominal/máx (rpm): Eje A 100/100 | Eje C 200/200
Par nominal/máx (N·m): Eje A 29.6/52.5 | Eje C 9/30
Corriente nominal/máx (A): Eje A 1.75/3.2 | Eje C 0.7/3
Potencia S1 100% (kW): Eje A 0.31 | Eje C 0.19
Potencia S6 40% (kW): Eje A 0.37 | Eje C 0.38
Sensor temperatura motor: KTY84-130 (ambos ejes)
Precisión de posicionamiento (seg): ±10 (20) | Repetibilidad: ±2 (4)
Unidad mínima: 0.001"
Capacidad de carga (kg): 10
Peso (kg): 42
Nivel de protección: IP66
Controles compatibles: Lynuc, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Características / especificaciones técnicas

• Arquitectura de brazo único para integración compacta de ejes A/C con accionamiento directo.
• Accionamiento directo por motor de par en ejes A y C para control preciso de par y posicionamiento.
• Sujeción neumática donde se indica (0,5–0,6 MPa) con par de apriete de 60 N·m (@0,6 MPa).
• Alta precisión de indexado: desviación de cara 0.003 mm, desviación radial 0.005 mm (valores eje C).
• Eléctrico: suministro de driver 220 V; sensor de motor KTY84-130.
• Diseñada para integración en máquinas herramienta 5 ejes con controladores comunes.
• Unidad compacta: 42 kg y capacidad de pieza 10 kg para aplicaciones de sujeción.
