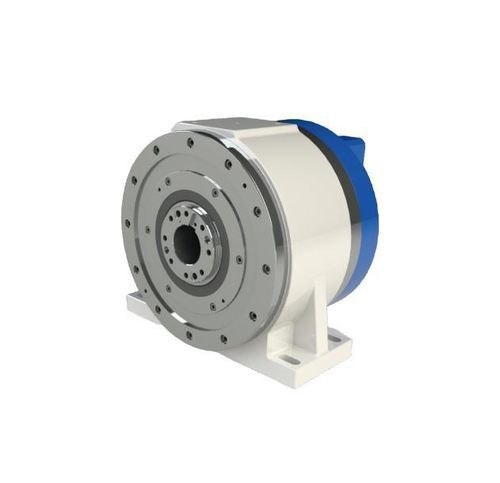

Mesa rotativa accionada por motor DZGD-180A31

horizontalpara mecanizadode accionamiento directo

Descripción general
La DZGD-180A31 es una mesa giratoria de accionamiento directo de 180 mm diseñada para indexado CNC con soporte y operaciones de mecanizado intermitente. Ofrece una carga admisible estándar de 50 kg y una capacidad aumentada a 80 kg con contrapunto, proporcionando alto par pico para operaciones de corte y posicionamiento exigentes.

Parámetros clave

• Diámetro de la cara: Ø180 mm
• Carga admisible: 50 kg (80 kg con contrapunto)
• Velocidad nominal: 200 rpm, Velocidad máxima: 250 rpm
• Par nominal: 73.7 Nm, Par máximo: 276 Nm
• Protección: IP67

Datos técnicos
Modelo: DZGD-180A31
Velocidad nominal: 200 rpm
Máx. velocidad: 250 rpm
Par nominal: 73.7 Nm
Par máximo: 276 Nm
Corriente nominal: 4.5 A
Corriente máxima: 20.7 A
Nº de polos del motor: 44
Tensión nominal: 220 V
Par de apriete: 235 Nm
Presión de aire de la abrazadera: 0.5-0.6 MPa
Precisión de posicionamiento: Rejilla ±10 seg; Rejilla de tiempo ±3 seg
Precisión repetida bidireccional: Rejilla ±2 seg; Rejilla de tiempo ±1 seg
Opciones de codificador: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
Inercia admisible en el lugar de trabajo: 0.99 kg·m²
Carga de momento admisible: 500 Nm

Características y aplicaciones

• Diseño de accionamiento directo para alto par y indexado reactivo
• Opción contrapunto que incrementa la carga admisible y la estabilidad de la pieza en montajes con soporte
• Múltiples opciones de codificador para integración con controles CNC habituales
• Clasificación IP67 apta para entornos de producción
• Adecuada para indexado CNC, fresado intermitente e integración en máquinas multi-eje

Dimensiones y plano
Incluye plataforma de Ø180 mm; planos dimensionados y detalles de montaje disponibles en la documentación del fabricante.

Especificaciones / especificaciones técnicas

• Modelo: DZGD-180A31
• Diámetro de la cara: Ø180 mm
• Carga admisible: 50 kg (80 kg con contrapunto)
• Velocidad nominal: 200 rpm
• Velocidad máxima: 250 rpm
• Par nominal: 73.7 Nm
• Par máximo: 276 Nm
• Corriente nominal: 4.5 A
• Corriente máxima: 20.7 A
• Nº de polos: 44
• Tensión nominal: 220 V
• Par de apriete: 235 Nm
• Presión de aire de la abrazadera: 0.5-0.6 MPa
• Precisión de posicionamiento: Rejilla ±10 seg / Rejilla de tiempo ±3 seg
• Repetibilidad bidireccional: Rejilla ±2 seg / Rejilla de tiempo ±1 seg
• Protección: IP67
• Codificador: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
• Inercia admisible: 0.99 kg·m²
• Carga de momento admisible: 500 Nm
