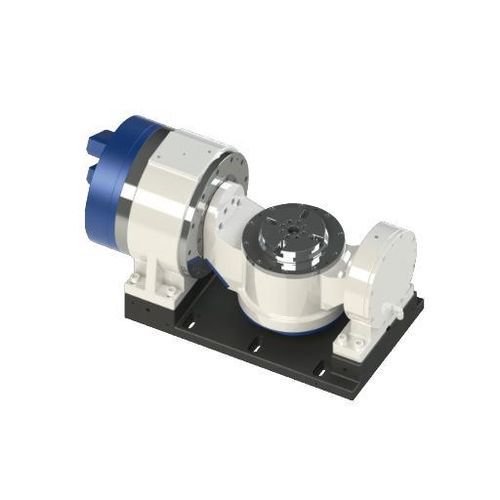

Mesa rotativa accionada por motor DZDA-160-250/400-105/20-A26-A/A3

horizontalpara mecanizadocompacta

Descripción del producto
La DZDC-160-A3 es una mesa de tipo cuna para mecanizado compacto de cinco ejes, optimizada para el acceso multifacial de piezas pequeñas. Incorpora motores de par con accionamiento directo en los ejes A y C, superficie de cara Ø110 mm y capacidad de carga de 30 kg para posicionamiento preciso y operaciones simultáneas en 5 ejes.

Información principal

• Diámetro de la cara: Ø110 mm
• Carga útil: 30 kg
• Par nominal / máximo: Eje A 105 / 332 N·m ; Eje C 20 / 80 N·m
• Velocidad nominal / máxima: Eje A 200 / 250 rpm ; Eje C 200 / 400 rpm
• Nivel de protección: IP66

DATOS TÉCNICOS (tabla extraída)
Modelo: DZDA-160-250/400-105/20-A26-A/A3
Columnas: Eje A | Eje C
Diámetro superficie disco (mm): / | 200
Altura del centro (mm): 205 | /
Altura del disco (mm): / | 244.5
Diámetro orificio central (mm): / | 22
Método de sujeción: Aire (0.5–0.55 MPa) | Aire (0.5–0.55 MPa)
Par de apriete (N·m): 235 (@0.5 MPa) | 235 (@0.5 MPa)
Excentricidad superficie disco (mm): / | 0.005
Excentricidad radial disco (mm): / | 0.005
Tipo de accionamiento: Motor de par con accionamiento directo | Motor de par con accionamiento directo
Voltaje para controlador (V): 220 | 220
Velocidad nominal / máxima (rpm): 200 / 250 | 200 / 400
Par nominal / máximo (N·m): 105 / 332 | 20 / 80
Corriente nominal / máxima (A): 8.5 / 30 | 2.7 / 10.8
Potencia salida S1 100% (kW): 2.2 | 0.42
Potencia salida S6 40% (kW): 3.29 | 0.63
Sistema de refrigeración: Enfriamiento natural | Enfriamiento natural
Sensor temperatura motor: KTY84-130 | KTY84-130
Precisión de posicionamiento (seg-arc): ±10 (20) | ±10 (20)
Precisión repetida (seg-arc): ±2 (4) | ±2 (4)
Unidad mínima (°): 0.001 | 0.001
Capacidad de carga (kg): 30
Peso (kg): 149
Nivel de protección: IP66
Compatibilidad controladores: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI

Características / Especificaciones técnicas

• Configuración: mesa tipo cuna compacta para mecanizado 5 ejes de piezas pequeñas
• Modelo: DZDC-160-A3
• Superficie de trabajo (cara): Ø110 mm
• Carga útil: 30 kg
• Tipo de accionamiento: motor de par con accionamiento directo en A y C
• Pares: Eje A 105 / 332 N·m ; Eje C 20 / 80 N·m
• Velocidades: Eje A 200 / 250 rpm ; Eje C 200 / 400 rpm
• Precisión de posicionamiento: típ. ±10 (20) seg-arc ; repetibilidad típ. ±2 (4) seg-arc
• Sujeción: sujeción por aire (0.5–0.55 MPa), par de apriete 235 N·m (@0.5 MPa)
• Protección: IP66
• Peso: 149 kg
• Controladores compatibles: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
