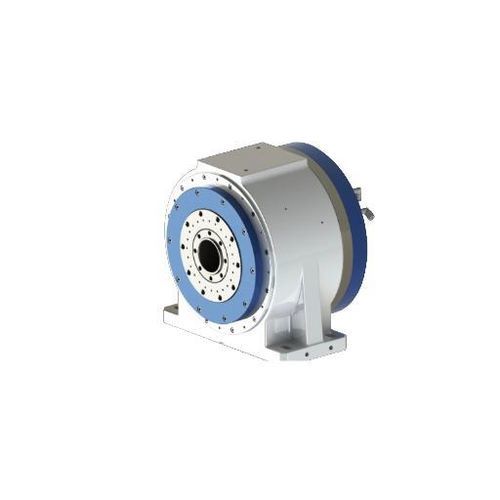

Mesa rotativa eléctrica DZDH-255-200-180-300-A26-A

horizontalIP67con motor par

Descripción
La configuración DZDH-255 prioriza el soporte de utillajes y un par sostenido. Mesa Ø260 mm, par nominal 300 Nm, par máximo 600 Nm y capacidad con contrapunto hasta 150 kg; idónea para sistemas de sujeción de gran tamaño y operaciones de indexado exigentes.

Parámetros clave

• Diámetro de la cara: Ø260 mm
• Capacidad de carga: 100 kg (150 kg con contrapunto)
• Par nominal: 300 Nm; Par máximo: 600 Nm

Datos técnicos (tabla)
Modelo: DZDH-255-200-180-300-A26-A
Velocidad nominal: 200 rpm
Velocidad máx.: 200 rpm
Par nominal: 300 Nm
Par máx.: 600 Nm
Corriente nominal: 18 A
Corriente máx.: 36 A
Número de polos del motor: 48
Tensión nominal: 220 V
Par de apriete: 500 Nm
Presión de aire del apriete: 0,5–0,6 MPa
Precisión de posicionamiento: Grating ±10 s; Time grating ±3 s
Repetibilidad bidireccional: Grating ±2 s; Time grating ±1 s
Grado de protección: IP67
Opciones de codificador: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
Carga admisible: 100 kg (150 kg con contrapunto)
Inercia admisible de la pieza: 3 kg·m²
Carga de momento admisible: 1000 Nm

Aplicaciones y notas
Diseñada para integración en máquinas CNC y sistemas de sujeción mayores que requieren par sostenido, soporte de contrapunto y protección IP67. Adecuada para indexado de precisión, mecanizado rotativo y sujeción pesada.

Características / especificaciones técnicas

• Modelo: DZDH-255-200-180-300-A26-A
• Diámetro de la cara: Ø260 mm
• Velocidad nominal / máx.: 200 rpm / 200 rpm
• Par nominal: 300 Nm; Par pico: 600 Nm
• Corriente nominal / máx.: 18 A / 36 A
• Número de polos: 48
• Tensión nominal: 220 V
• Par de apriete: 500 Nm (0,5–0,6 MPa)
• Precisión de posicionamiento: Grating ±10 s; Repetibilidad ±2 s
• Grado de protección: IP67
• Codificadores: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
• Carga admisible: 100 kg (150 kg con contrapunto)
• Inercia admisible: 3 kg·m²
• Carga de momento admisible: 1000 Nm
