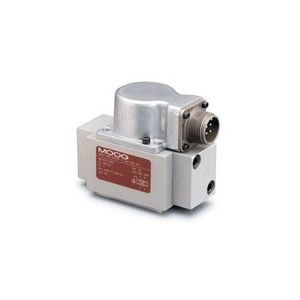

Distribuidor hidráulico de cajón 30

con control eléctricode control asistidopiloto

Descripción del producto

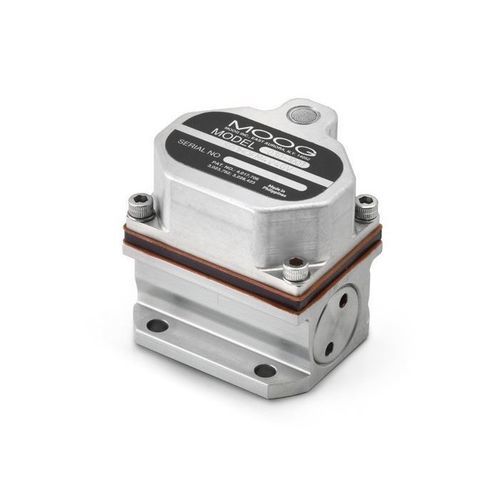

La Serie 30 de Moog es una válvula servo de control de caudal de dos etapas con doble boquilla y retroalimentación mecánica, con carcasa de acero inoxidable y motor de par integrado en un compartimento sellado. El diseño boquilla‑paleta ofrece alta respuesta, estabilidad y precisión en un formato compacto.
La Serie 30 está diseñada para un funcionamiento fiable y de larga vida útil en entornos potencialmente extremos; temperaturas de funcionamiento compatibles: -40 °F (-40 °C) a 400 °F (204,4 °C).

Características

• Control de caudal en 2 etapas con retroalimentación mecánica
• Etapa piloto de doble boquilla de baja fricción para alta resolución y baja histéresis
• Construcción robusta para condiciones extremas (impactos, vibraciones o presiones elevadas)
• Paquete ultracompacto y ligero
• Alta velocidad de respuesta para mejor controlabilidad
• Carcasa de acero inoxidable y motor de par integrado en un compartimento sellado

Especificaciones
Datos hidráulicos
Caudal nominal*: 0,95 a 6,9 l/min
Configuraciones estándar: 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 l/min
Presión máxima de funcionamiento: 310 bar

Datos de rendimiento
Respuesta al escalón del 100%**: 2,5 ms
Respuesta en frecuencia***: 200 Hz

Datos eléctricos
Señal nominal****: 10 a 40 mA
Configuraciones estándar: 10, 20, 40 mA

Datos físicos
Tamaño (patrón de montaje): Tamaño 01 (ISO 10372-01-01-0-92)
Peso: 185 g
Opciones adicionales: tapa de motor ventilada; polaridad inversa

Notas
* @ ∆p 70 bar (1,000 psi)
** Respuesta a 3,000 psi de presión del sistema
*** a 90° de desfase
**** Bobina única

Características / Especificaciones

• Tipo: Válvula servo de boquilla‑paleta de dos etapas con retroalimentación mecánica
• Rango de caudal: 0,95–6,9 l/min (configuraciones estándar: 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 l/min)
• Presión máxima de funcionamiento: 310 bar
• Respuesta al 100% de escalón: 2,5 ms (a 3,000 psi de presión del sistema)
• Respuesta en frecuencia: 200 Hz (a 90° de desfase)
• Señal de entrada eléctrica: 10–40 mA (estándar: 10, 20, 40 mA)
• Tamaño: Tamaño 01 (ISO 10372-01-01-0-92)
• Peso: 185 g
• Carcasa/accionamiento: Carcasa de acero inoxidable, motor de par integrado, compartimento sellado
• Rango de temperatura de funcionamiento: aprox. -40 °C a 204,4 °C
• Opciones: tapa de motor ventilada; polaridad inversa
