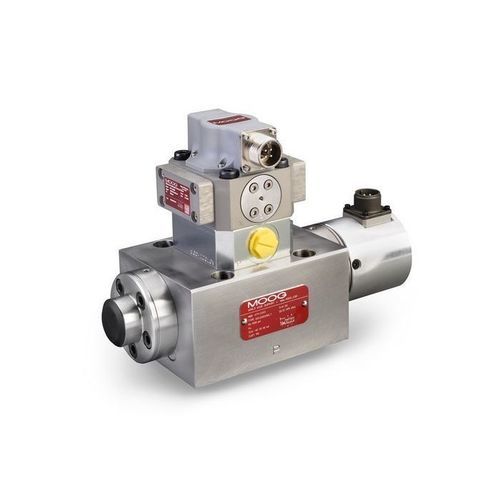

Distribuidor hidráulico de cajón 79-100

pilotoelectrohidráulico

Descripción del producto
Las válvulas servocontrol de caudal Moog serie 79 son válvulas estranguladoras para aplicaciones de 3 vías y preferentemente de 4 vías. Estas válvulas servocontrol de 3 etapas están diseñadas para aplicaciones que requieren altos caudales y alta potencia. Las válvulas son adecuadas para sistemas electrohidráulicos de control de posición, velocidad, presión o fuerza con altas exigencias dinámicas.

Características

• Válvulas servocontrol de 3 etapas para aplicaciones que requieren altos caudales y alta potencia
• Altas fuerzas de accionamiento de la bobina y construcción robusta para larga vida útil
• Realimentación eléctrica en el carrete principal para baja histéresis y excelente linealidad
• Conexiones piloto externas opcionales para alimentación y retorno

Especificaciones
Datos hidráulicos
Caudal nominal*: 115 a 225 l/min
Configuraciones estándar: 115, 225 l/min
Presión máxima de trabajo: 210, 310 o 350 bar

Datos de rendimiento
Respuesta al escalón 100%**: 14 ms
Respuesta en frecuencia***: 55 Hz

Datos eléctricos
Señal nominal****: 20 a 50 mA
Configuraciones estándar: 15, 40 mA

Datos físicos
Tamaño (patrón de montaje): Tamaño 6 (ISO 10372-06-05-0-92)
Peso: 10,9 kg

Otras opciones: Cableado interno en paralelo, polaridad inversa

Notas
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
