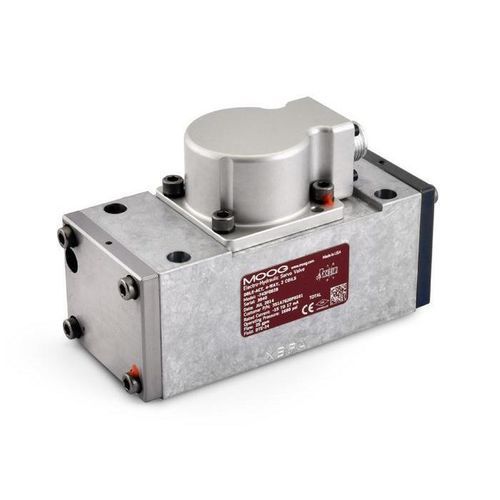

Distribuidor hidráulico de cajón 743

de clapetade control asistidoelectrohidráulico

Descripción
Las válvulas de las series 743 y 744 de Moog presentan un diseño simple y robusto para un funcionamiento fiable y duradero. Entre las características de diseño destacan un filtro de primera etapa reemplazable en campo y un ajuste de cero interno que actúa como protección eléctrica en caso de fallo. Las válvulas cuentan con aprobación FM para emplazamientos no peligrosos y se utilizan principalmente en turbinas de vapor.

Características

• Válvula de realimentación mecánica de 2 etapas para control de caudal
• Etapa piloto de tobera‑paleta para alta resolución y baja histéresis
• Elevadas fuerzas de accionamiento de bobina y construcción robusta para una larga vida útil
• Versión intrínsecamente segura disponible para aplicaciones que requieran certificación para entornos potencialmente peligrosos
• Configuración piloto opcional de 3 bobinas para protección adicional frente a fallos de bobina
• Filtro de la etapa piloto reemplazable en campo
• Métodos failsafe opcionales que garantizan un movimiento predecible del actuador ante pérdida de señal
• Diseñada para cumplir todos los requisitos de la especificación General Electric 351A7620

Especificaciones
Especificaciones
Datos hidráulicos
Caudal nominal* | 743: 75 a 95 l/min | 744: 190 a 400 l/min
Configuraciones estándar | 743: 95 l/min | 744: 190, 265 l/min
Presión máxima de servicio | 743: 210 bar | 744: 210 bar
Datos de rendimiento
Respuesta al 100% del escalón** | 743: 25 ms | 744: 110 a 170 ms
Respuesta en frecuencia*** | 743: 45 Hz | 744: 7 Hz
Datos eléctricos
Señal nominal**** | 743: 8 a 60 mA | 744: 17 a 96 mA
Configuraciones estándar | 743: 16, 48 mA | 744: 17, 34,5, 96 mA
Datos físicos
Tamaño (patrón de montaje) | 743 & 744: estándar Moog
Peso | 743: 1,54 kg | 744: 8,38 kg
Opciones adicionales | 743: intrínsecamente seguro, ajuste magnético de cero, tapa de motor ventilada, polaridad inversa | 744: opciones adicionales disponibles

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

Características / Especificaciones técnicas

• Tipo: válvula servo mecánica con realimentación de 2 etapas (series 743 y 744)
• Caudal nominal: 743: 75–95 l/min; 744: 190–400 l/min
• Configuraciones de caudal estándar: 95 l/min (743); 190, 265 l/min (744)
• Presión máxima de servicio: 210 bar (ambas series)
• Respuesta 100% escalón: 743: 25 ms; 744: 110–170 ms
• Respuesta en frecuencia: 743: 45 Hz; 744: 7 Hz
• Señal nominal: 743: 8–60 mA; 744: 17–96 mA
• Peso: 743: 1,54 kg; 744: 8,38 kg
• Opciones: versión intrínsecamente segura, ajuste magnético de cero, tapa de motor ventilada, polaridad inversa, configuración piloto opcional de 3 bobinas, métodos failsafe
