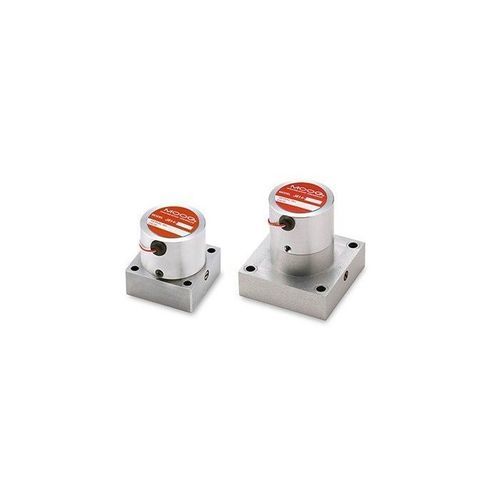

Distribuidor neumático de cajón J814

accionado neumáticamentecon control neumáticoneumático

Descripción del producto
Las válvulas servo neumáticas de la serie J814 son válvulas servo neumáticas de 3 y 4 vías, sensibles y precisas, diseñadas para el control de presión/potencia, control de vibraciones y control de posición en sistemas neumáticos. Las versiones de 3 vías también pueden usarse en aplicaciones con vacío.

Las válvulas de 3 vías son de etapa única y están disponibles en versiones estándar y de alto caudal. El tipo estándar tiene un caudal nominal de 1 ～ 50 NL/min con una caída de presión de válvula de 0,5 MPa; la versión de alto caudal alcanza hasta 200 NL/min. Un par de toberas y una aleta son accionados por un motor de par con holguras de aire, proporcionando un diseño simple y duradero para fiabilidad a largo plazo.

Las válvulas de 4 vías incluyen un orificio en la corriente aguas arriba de cada tobera, proporcionando dos puertos de control. Estas válvulas de etapa única tienen un caudal nominal de 1 ～ 14 NL/min con una caída de presión de válvula de 0,5 MPa.

Características

• Diseño de tobera–aleta de etapa única con motor de par
• Alta resolución y baja histéresis
• Compacta y ligera
• Bajo consumo de energía
• Respuesta rápida para mejorar el rendimiento de control
• Diseño duradero y de larga vida sin superficies deslizantes

Especificaciones
Ítem — J814 (tipo 3 vías) — J814 (tipo 4 vías)
Caudal nominal (@ caída de presión de la válvula 500 kPa) — 1 ～ 50 NL/min — 1 ～ 14 NL/min
Presión nominal — 1.000 kPa — 1.000 kPa
Rango de presión controlada — 0 ～ 1.000 kPa — 0 ～ 1.000 kPa
Resistencia a presión del lado de suministro — 1.500 kPa — 1.500 kPa
Resistencia a presión del lado de retorno — 1.500 kPa — 1.500 kPa
Corriente nominal — 0 ～ 100 mA — ±100 mA
Histéresis — ≦3,0 % — ≦3,0 %
Rango de temperatura de funcionamiento — −10 - 60 ℃ — −10 - 60 ℃
Tipos de fluido — Aire comprimido — Aire comprimido
Masa — Aproximadamente 400 g — Aproximadamente 400 g

Están disponibles válvulas de alto caudal con un caudal nominal de hasta 200 NL/min.
