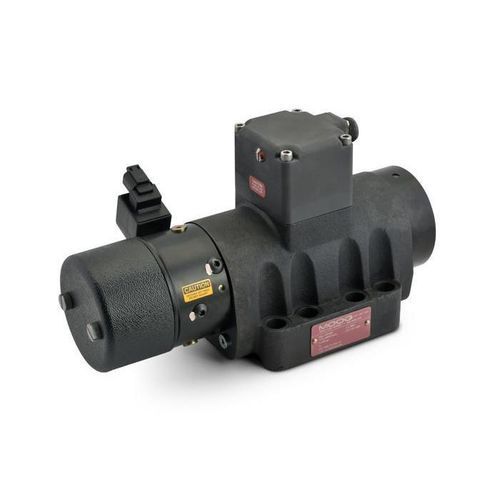

Distribuidor hidráulico de cajón 728

con control eléctricode control asistidopiloto

Descripción del producto
Las válvulas de la serie 728 de Moog son servoválvulas de dos etapas de alto caudal diseñadas para su uso en aplicaciones de simulación de movimiento que requieren un caudal elevado. Estas válvulas se configuran normalmente según los requisitos específicos de la aplicación.

Características

• Control de caudal en 2 etapas con realimentación mecánica
• Etapa piloto de boquilla‑paleta para alta dinámica, alta resolución y baja histéresis
• El bobinado para simulador minimiza las variaciones de presión y los golpes en la posición de cero caudal
• Altas fuerzas de accionamiento de la bobina y diseño robusto para una larga vida útil
• Distribuidor de descarga/tapa final integrado opcional para controlar el movimiento del actuador a la posición de reposo en caso de señal de fallo
• Relaciones de caudal asimétricas opcionales, adaptadas a los requisitos del cilindro de accionamiento

Especificaciones
Datos hidráulicos
Caudal nominal*: 225 a 300 l/min
Configuraciones estándar: 225, 300 l/min
Presión máxima de servicio: 210 bar

Datos de rendimiento
Respuesta al escalón 100%**: 60 ms
Respuesta en frecuencia***: 35 a 45 Hz

Datos eléctricos
Señal nominal****: 20 a 60 mA
Configuraciones estándar: 20, 40, 60 mA

Datos físicos
Tamaño (patrón de montaje): Moog estándar
Peso: 20.4 kg
Otras opciones: opciones de caudal, presión y otras disponibles

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Recursos (extracto)
Catálogo de producto y documentación técnica disponibles en formato PDF.
