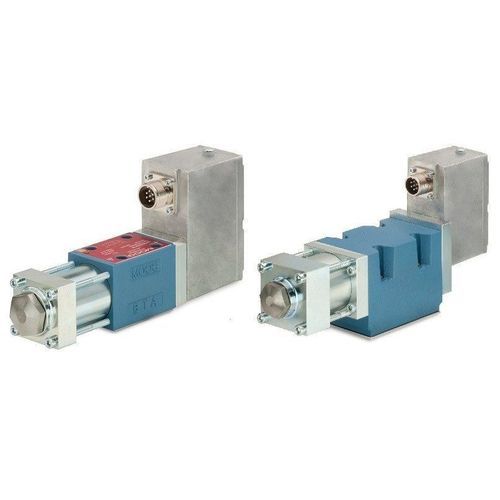

Distribuidor hidráulico de cajón D633

con control eléctricode control directoproporcional

Descripción del producto
Las válvulas Moog de las series D633 y D634 son servoválvulas de accionamiento directo con electrónica integrada e interfaces analógicas. Las servoválvulas emplean un accionamiento directo mediante motor lineal de imán permanente que mueve directamente el obturador, eliminando la necesidad de aceite piloto. Están disponibles en tamaños nominales 03 (D633) y 05 (D634) según ISO 4401. Diseñadas para aplicaciones industriales exigentes, las válvulas proporcionan flexibilidad funcional, dinámica independiente de la presión, alta fuerza de control y bajo consumo de corriente.

Características

• Accionamiento directo por motor lineal de imán permanente: no requiere aceite piloto
• Motor de fuerza lineal con amplio rango de fuerzas (amplía los límites operativos): sin limitación de caudal
• Diseño accionado directamente: rendimiento dinámico independiente de la presión
• Bajo consumo de corriente en y cerca del punto hidráulico nulo
• El obturador queda centrado por muelle al perder alimentación: el actuador queda en reposo

Especificaciones (datos tabulares)
Columnas: D633 | D634
Función: Caudal | Caudal
Patrón de orificios: ISO 4401 tamaño 03 (NG6) | ISO 4401 tamaño 05 (NG10)
Datos hidráulicos:
Caudal nominal a ∆pN 35 bar por arista de control: hasta 40 l/min | hasta 100 l/min
Caudal máx.: 75 l/min | 180 l/min
Presión máxima de servicio: Puerto P, A, B = 350 bar; Puerto T sin Y = 50 bar; Puerto T con Y = 350 bar
Respuesta al escalón 0–100 %: 12 ms | 20 ms
Datos eléctricos:
Tensión de alimentación: 24 V CC (18–32 V CC)
Opciones de señal nominal: +/-10 V, +/-10 mA y 4–20 mA
Interfaz eléctrica: 6 + PE

Características / Especificaciones técnicas

• Accionamiento directo con motor lineal de imán permanente
• Tamaños nominales disponibles: ISO 4401 tamaño 03 (NG6) para D633 y tamaño 05 (NG10) para D634
• Caudal nominal (∆pN 35 bar): D633 hasta 40 l/min, D634 hasta 100 l/min
• Caudal máx.: D633 75 l/min, D634 180 l/min
• Presión máxima de servicio: P, A, B = 350 bar; T sin Y = 50 bar; T con Y = 350 bar
• Respuesta al escalón 0–100 %: D633 = 12 ms, D634 = 20 ms
• Tensión de alimentación: 24 V CC (rango 18–32 V CC)
• Opciones de señal nominal: +/-10 V, +/-10 mA, 4–20 mA
• Interfaz eléctrica: 6 + PE
