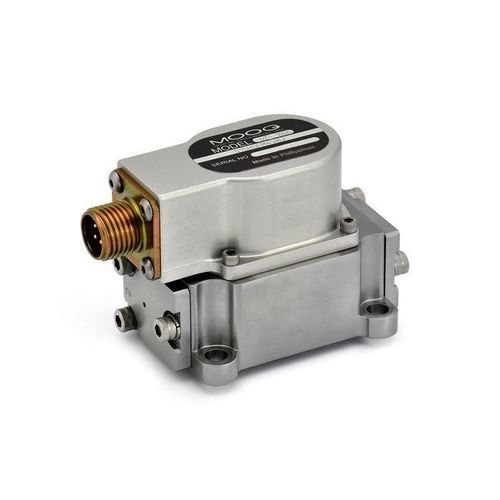

Distribuidor hidráulico de cajón 31

de clapetade control asistidoelectrohidráulico

Descripción del producto
La Serie 31 de Moog es una servoválvula de control de caudal de dos etapas, con etapa piloto de doble boquilla y realimentación mecánica, carcasa de acero inoxidable y un motor de par integrado alojado en un compartimento sellado frente al entorno. El diseño boquilla-paleta proporciona alta respuesta, estabilidad y precisión en un paquete compacto, idóneo para aplicaciones que requieren control dinámico rápido y regulación precisa. En comparación con la Serie 30 de mayor caudal, la Serie 31 ofrece una densidad de potencia cercana a 0,75 HP por oz. equivalente (9,3 HP en total). Hay múltiples opciones disponibles, incluidas tapas de motor ventiladas o no ventiladas, versiones pigtail para facilitar la instalación, opciones de bridas para cables y conectores especiales.

Características

• Servoválvula de dos etapas con control de caudal, doble boquilla y realimentación mecánica
• Etapa piloto de doble boquilla de baja fricción para alta resolución y baja histéresis
• Diseñada para entornos exigentes con impactos, vibraciones y altas presiones
• Paquete ultracompacto y ligero
• Respuesta rápida para mejorar la controlabilidad
• Carcasa en acero inoxidable y motor de par integrado en un compartimento sellado

Especificaciones
Datos hidráulicos
Caudal nominal*: 3,8 a 15,0 l/min
Configuraciones estándar: 3,8, 9,4, 15,0 l/min
Presión máxima de trabajo: 275 bar

Datos de rendimiento
Respuesta al escalón 100%**: 2,5 ms
Respuesta en frecuencia***: 200 Hz

Datos eléctricos
Señal de mando nominal****: 10 a 40 mA
Configuraciones estándar: 10, 20, 40 mA

Datos físicos
Tamaño (patrón de montaje): Size 2 (ISO 10372-02-02-0-92)
Peso: 370 g

Opciones: tapón de motor ventilado, polaridad inversa, versiones pigtail, conectores especiales, opciones de bridas para cables

* @ Δp 70 bar (1,000 psi)
** Respuesta a 3,000 psi de presión del sistema
*** a 90° de desfase
**** Bobina única
