Distribuidor hidráulico de cajón 631
con control eléctricode control asistidoelectrohidráulico

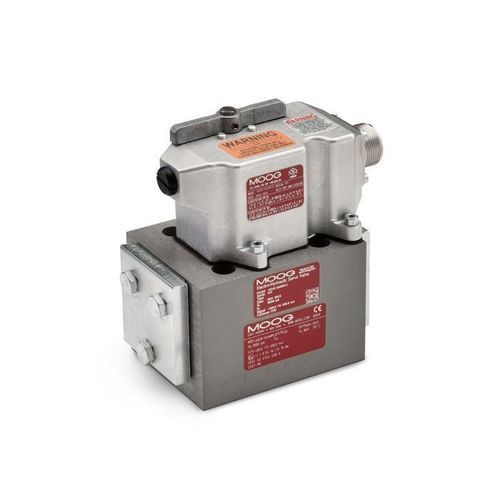

Distribuidor hidráulico de cajón - 631 - Moog GmbH - Niederlassung Memmingen - con control eléctrico / de control asistido / electrohidráulico
Distribuidor hidráulico de cajón - 631 - Moog GmbH - Niederlassung Memmingen - con control eléctrico / de control asistido / electrohidráulico
Distribuidor hidráulico de cajón - 631 - Moog GmbH - Niederlassung Memmingen - con control eléctrico / de control asistido / electrohidráulico - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de cajón
Modo de funcionamiento
con control eléctrico, electrohidráulico, de control asistido
Otras características
compacto
Presión

210 bar, 310 bar, 350 bar
(3.045,79 psi, 4.496,17 psi, 5.076,32 psi)

Caudal

Mín.: 3,8 l/min
(1 us gal/min)

Máx.: 78 l/min
(20,6 us gal/min)

Descripción

Descripción general del producto
La serie 631 de Moog incluye servoválvulas de control de caudal probadas, diseñadas para máquinas que requieren alto rendimiento, estabilidad y precisión. Estas servoválvulas con realimentación mecánica (MFB) emplean una arquitectura de 2 etapas, cubriendo caudales nominales de 3,8 a 78 l/min, con configuraciones estándar típicas de 5–75 l/min y pérdidas de carga especificadas por orificio de control.

Características
  • Servoválvula de control de caudal de 2 etapas con realimentación mecánica (MFB)
  • Etapa piloto de doble tobera de baja fricción para alta resolución y baja histéresis
  • Cuerpo compacto adecuado para diversas instalaciones
  • 5.º puerto configurable in situ para alimentación de piloto separada
  • Filtro de disco de primera etapa reemplazable in situ para facilitar el mantenimiento
  • Opciones integradas de fail-safe para reducir el número de componentes


Especificaciones
Datos hidráulicos
Caudal nominal*: 3,8 a 78 l/min
Configuraciones estándar: 5, 10, 20, 40, 60, 75 l/min
Presión máxima de funcionamiento: 210, 310 o 350 bar

Datos de rendimiento
Respuesta al escalón 100%**: 18 ms
Respuesta en frecuencia***: 75 Hz

Datos eléctricos
Señal nominal****: 30 a 150 mA
Configuraciones estándar: 30, 100 mA

Datos físicos
Tamaño (patrón de montaje): Tamaño 05 (ISO 4401-05-05-0-94)
Peso: 2,2 kg

Otras opciones
Intrínsecamente seguro, tapa de motor ventilada, anulación manual, polaridad inversa

Notas
* @ ∆p 70 bar (1,000 psi); ** Respuesta a 3,000 psi de presión del sistema; *** a 90° de desfase; **** Bobina simple

Características técnicas
  • Serie: 631
  • Rango de caudal nominal: 3,8 a 78 l/min (configuraciones estándar: 5–75 l/min)
  • Presión máxima de funcionamiento: 210 / 310 / 350 bar
  • Respuesta al escalón 100%: 18 ms
  • Respuesta en frecuencia: 75 Hz
  • Señal eléctrica nominal: 30–150 mA (estándar: 30, 100 mA)
  • Tamaño de montaje: ISO 4401-05-05-0-94 (Tamaño 05)
  • Peso: aprox. 2,2 kg
  • Opciones: intrínsecamente seguro, tapa de motor ventilada, anulación manual, polaridad inversa
