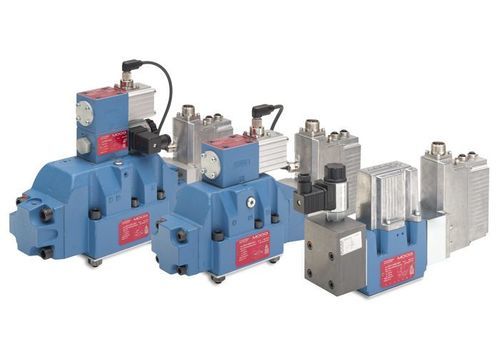

Distribuidor hidráulico de cajón D636K

con control hidráulicode control asistidoproporcional

Descripción del producto
Las válvulas Moog de la serie D67x son válvulas proporcionales pilotadas hidráulicamente con electrónica integrada y opción de interfaz fieldbus. Las válvulas de la serie D67x disponen de émbolos montados directamente en el cuerpo de la válvula y se pilota hidráulicamente, lo que permite caudales significativamente mayores y diversas opciones failsafe. Como piloto se emplean tanto el ServoJet como el miniDDV, lo que ofrece flexibilidad para adaptar el principio de pilotaje a la aplicación. Las válvulas están disponibles en versiones de dos y tres etapas en las tamaños 05, 07, 08 y 10. Junto con la electrónica digital y las interfaces fieldbus opcionales, la serie D67x es adecuada para líneas de producción industriales y equipos de ensayo y medida.

Características

• Diseño optimizado del cuerpo de la válvula para alto caudal nominal
• Electrónica digital integrada para gran flexibilidad
• Etapas de piloto opcionales (DDV o ServoJet®) que permiten la adaptación a la aplicación
• Excelente respuesta dinámica gracias a etapas de piloto mejoradas
• Diferentes opciones failsafe disponibles para adaptación según la aplicación

Especificaciones (resumen)
Especificaciones | D671 | D672 | D673 | D674 | D675
Funciones | Caudal, Presión, Caudal y Presión (p/Q), Eje (Posición, Velocidad, Fuerza) | Caudal, Presión, Caudal y Presión (p/Q), Eje (Posición, Velocidad, Fuerza) | Caudal, Presión, Caudal y Presión (p/Q), Eje (Posición, Velocidad, Fuerza) | Caudal, Presión, Caudal y Presión (p/Q), Eje (Posición, Velocidad, Fuerza) | Caudal, Presión, Caudal y Presión (p/Q), Eje (Posición, Velocidad, Fuerza)
Patrón de orificios | ISO 4401 tamaño 05 (NG10) | ISO 4401 tamaño 07 (NG16) | ISO 4401 tamaño 08 (NG25) | ISO 4401 tamaño 08 (NG25+) | ISO 4401 tamaño 10 (NG32)

Datos hidráulicos
Caudal nominal a ∆pN 5 bar por orificio de control | 30 a 80 l/min | 150 a 250 l/min | 350 l/min | 550 l/min | 1000 a 1500 l/min
Caudal máx. | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Presión máxima de servicio | Puerto P, A, B - 350 bar (Puerto T depende del piloto; Puerto T con Y externo - 350 bar)
Tiempo de respuesta para paso 0 a 100 % | 10 a 28 ms | 10 a 44 ms | 13 a 35 ms | 14 a 44 ms | 10 a 43 ms

Datos eléctricos
Tensión de alimentación | 24 V DC (18 a 32 V DC)
Opciones de señal nominal | +/-10 V, +/-10 mA y 4 a 20 mA
Interfaces eléctricas | 6+PE, 11+PE

Recursos (documentación disponible)

• Catálogo - D671-D672-D673-D674-D675 Series Proportional Valves
• Manual de usuario - Instrucciones de montaje y puesta en servicio para las series D670/1/2/3/4/5 - Válvulas proporcionales y servoválvulas

Especificaciones técnicas / datos clave

• Válvulas proporcionales pilotadas hidráulicamente con electrónica integrada e interfaz fieldbus opcional
• Tamaños disponibles: 05 (NG10), 07 (NG16), 08 (NG25 / NG25+), 10 (NG32)
• Caudales nominales según el tipo: 30–80 l/min hasta 1000–1500 l/min
• Caudales máximos: 180 l/min a 3600 l/min (dependiendo del tipo)
• Presión máx. de servicio P/A/B: 350 bar; Puerto T depende del piloto o 350 bar con solución externa
• Tiempo de respuesta (0–100%): típ. 10–44 ms según el tipo
• Tensión de alimentación: 24 V DC (18–32 V DC)
• Opciones de señal nominal: +/-10 V, +/-10 mA, 4–20 mA
• Interfaces eléctricas: 6+PE, 11+PE
• Opciones: interfaz fieldbus, entradas analógicas adicionales para sensores, diversas opciones failsafe
