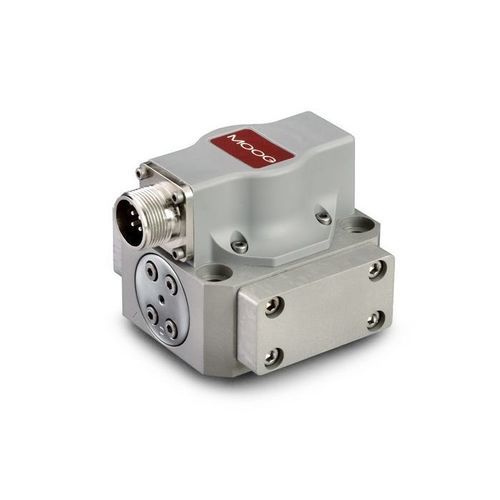

Distribuidor hidráulico de cajón 761

con control eléctricoaccionado por solenoidede control asistido

Descripción del producto

Las servoválvulas de la serie 761 para control de caudal son válvulas tipo estrangulamiento para aplicaciones de 3 vías y preferentemente 4 vías. Cuentan con un diseño potente de 2 etapas que cubre un rango de caudal nominal de 0,5 a 75 l/min (0,125 a 19,5 gpm) con una caída de presión de válvula de 35 bar por embolo de control. El diseño es simple y robusto para un funcionamiento fiable y duradero. La etapa piloto utiliza un motor de par con tobera‑paleta simétrica.

Características

• Servoválvula de 2 etapas con realimentación mecánica (MFB)
• La tecnología piloto tobera‑paleta ofrece alta dinámica, alta resolución y baja histéresis
• Altas fuerzas de bobina y diseño robusto para una larga vida útil
• Diseño compacto apto para instalaciones con espacio limitado
• Versiones intrínsecamente seguras (761K) disponibles para entornos potencialmente peligrosos que requieren certificación

Especificaciones

Datos hidráulicos
Caudal nominal*: 0,5 a 75 l/min
Configuraciones estándar: 4, 10, 19, 38, 63 l/min
Presión máxima de servicio: Cuerpo de aluminio: 315 bar; Cuerpo de acero: 350 bar

Datos de rendimiento
Respuesta al 100% de escalón**: <4 a <16 ms

Datos eléctricos
Señal nominal***: 8 a 200 mA

Datos físicos
Dimensiones de montaje: Tamaño 04 (ISO 10372-04-04-0-92)
Peso: 1,0 a 1,7 kg
Opciones adicionales: Alta predisposición nula, ajuste magnético de cero, condensador de motor ventilado, ajuste BSA especial, cableado interno en paralelo, inversión de polaridad, respuesta muy alta

* @ Δp 70 bar (1 000 psi)
** Respuesta a 3 000 psi de presión del sistema
*** Bobina única

Características / Especificaciones técnicas

• Diseño de 2 etapas con realimentación mecánica (MFB)
• Rango de caudal nominal: 0,5–75 l/min
• Caudales estándar típicos: 4, 10, 19, 38, 63 l/min
• Presión máxima de servicio: Aluminio 315 bar, Acero 350 bar
• Tiempo de respuesta (100% step): <4 a <16 ms (dependiendo de la presión del sistema)
• Señal eléctrica nominal: 8–200 mA
• Tamaño de montaje: Tamaño 04 (ISO 10372-04-04-0-92)
• Peso: 1,0–1,7 kg
• Opciones: Versiones intrínsecamente seguras (761K) y varias opciones de cero/ajuste y cableado
