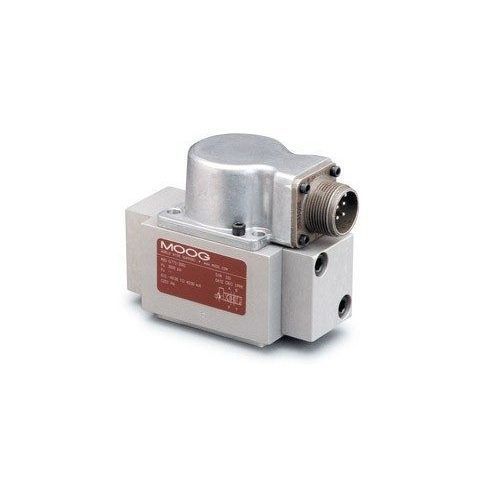

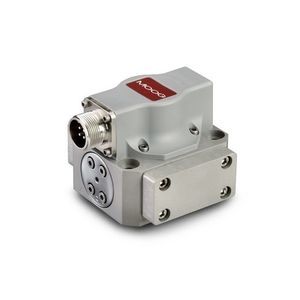

Distribuidor hidráulico de cajón 771
de clapetacon control eléctricode control asistido

Distribuidor hidráulico de cajón - 771 - Moog GmbH - Niederlassung Memmingen - de clapeta / con control eléctrico / de control asistido
Distribuidor hidráulico de cajón - 771 - Moog GmbH - Niederlassung Memmingen - de clapeta / con control eléctrico / de control asistido
Distribuidor hidráulico de cajón - 771 - Moog GmbH - Niederlassung Memmingen - de clapeta / con control eléctrico / de control asistido - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de cajón, de clapeta
Modo de funcionamiento
con control eléctrico, electrohidráulico, de control asistido
Orificios / posiciones
de 4 vías, de 3 vías
Otras características
compacto, con 1 bobina
Presión

210 bar, 350 bar
(3.045,79 psi, 5.076,32 psi)

Caudal

4 l/min, 10 l/min, 19 l/min, 38 l/min, 57 l/min
(1,1 us gal/min, 2,6 us gal/min, 5 us gal/min, 10 us gal/min, 15,1 us gal/min)

Descripción

Descripción del producto
Las válvulas servo de control de caudal de las series 771, 772 y 773 son válvulas de estrangulamiento para aplicaciones de 3 vías y, preferentemente, de 4 vías. Presentan un diseño de dos etapas de alto rendimiento que cubre un intervalo de caudal nominal de 1.9 a 57 l/min (1 a 15 gpm) a 210 bar (3000 psi) de caída de presión en la válvula por espiga de control. Estas válvulas están destinadas a sistemas electrohidráulicos de control de posición, velocidad, presión o fuerza que requieren una respuesta dinámica elevada. Las válvulas 77X son especialmente adecuadas cuando se exige una dinámica superior.

Características
  • Válvula servo de dos etapas con realimentación mecánica (MFB)
  • Tecnología de etapa piloto de doble tobera de baja fricción que proporciona alta dinámica, alta resolución y baja histéresis
  • Altas fuerzas de accionamiento de la bobina y diseño robusto para una vida útil prolongada
  • Tamaño compacto
  • Versión intrínsecamente segura disponible para aplicaciones que requieren certificación para áreas peligrosas

Especificaciones (tabla)
Especificaciones
Datos hidráulicos
Caudal nominal*: 1.9 a 57 l/min
Configuraciones estándar: 4, 10, 19, 38, 57 l/min
Presión máxima de servicio: 210 o 350 bar
Datos de rendimiento
Respuesta al 100% de escalón**: 4 a 17 ms
Respuesta en frecuencia***: 115 a 215 Hz
Datos eléctricos
Señal nominal****: 8 a 200 mA
Configuraciones estándar: 8, 15, 20, 40, 200 mA
Datos físicos
Tamaño de montaje: (G)771: Size 02 (ISO 10372-02-02-0-92); (G)772: Size 03 (ISO 10372-03-03-0-92); (G)773: Moog Standard
Peso: 0.86 kg
Otras opciones: Intrínsecamente segura, ajuste magnético del punto cero, tapa de motor ventilada, polaridad invertida

* @ ∆p 70 bar (1,000 psi)
** Respuesta a 3,000 psi de presión del sistema
*** a 90° de desfase
**** Bobina simple

Recursos / documentos (extracto)
Disponibles múltiples documentos de producto y planos de instalación (catálogos, manuales, hojas de datos, dibujos de instalación).

Catálogos

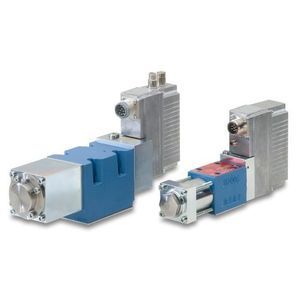

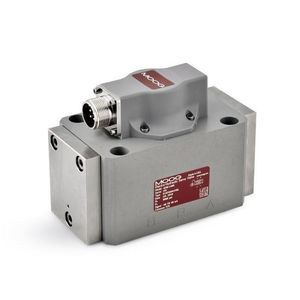

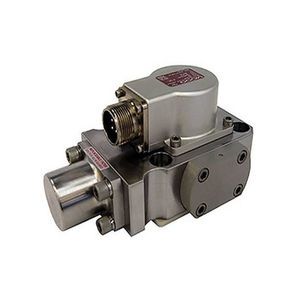

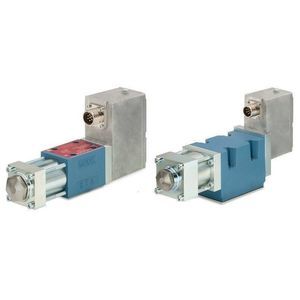

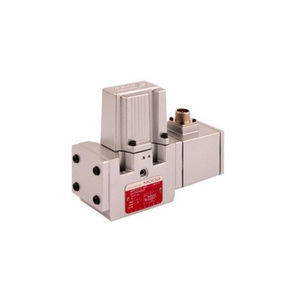

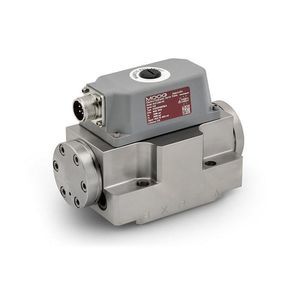

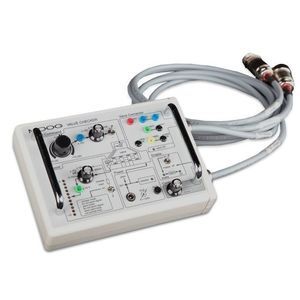

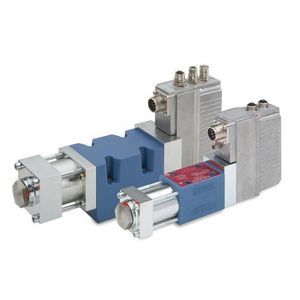

Otros productos de Moog GmbH - Niederlassung Memmingen

---
