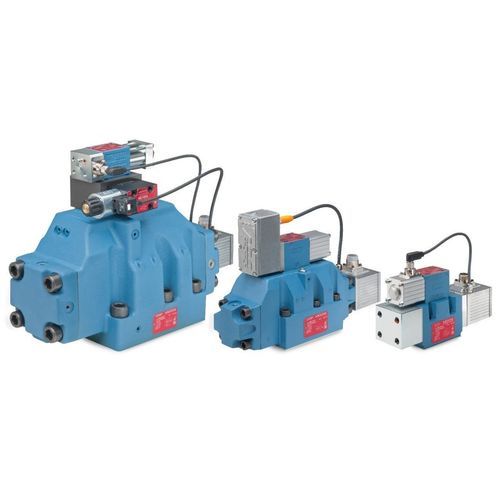

Distribuidor hidráulico de cajón D68x

pilotocompacto

Descripción del producto
Las válvulas Moog de la serie D68x son válvulas proporcionales pilotadas hidráulicamente con electrónica integrada y una interfaz analógica. Las válvulas D68x cuentan con émbolos montados directamente en el cuerpo de la válvula y pilotaje hidráulico, lo que permite caudales significativamente mayores y diversas opciones failsafe. Esta serie utiliza un piloto compacto (miniDDV) caracterizado por su excelente dinámica y alta eficiencia. Las válvulas están disponibles en ejecución de dos etapas en tamaños 05, 07, 08 y 10. Estas válvulas proporcionales están diseñadas para aplicaciones industriales exigentes y ofrecen gran flexibilidad funcional y excelente dinámica.

Características

• Diseño optimizado del cuerpo de la válvula para alto caudal nominal
• Alta eficiencia energética mediante variantes de piloto con baja fuga interna
• Bajo rango de presión mínima de pilotaje requerido
• Electrónica amplificadora y de control integrada para alta flexibilidad funcional
• Excelente respuesta dinámica debido a la alta frecuencia natural de la etapa piloto
• Disponibles diversas opciones failsafe para adaptación óptima a la aplicación
• Opcional: nuevo piloto con electrónica integrada y control de posición del piloto

Especificaciones
Modelos: D681 | D682 | D683 | D684 | D685
Función: Control de caudal
Patrón de taladrado: ISO 4401 Tamaño 05 (NG10) | ISO 4401 Tamaño 07 (NG16) | ISO 4401 Tamaño 08 (NG25) | ISO 4401 Tamaño 08 (NG25+) | ISO 4401 Tamaño 10 (NG32)
Datos hidráulicos - caudal nominal a ΔpN 5 bar por orificio de control: 30 a 80 l/min | 150 a 250 l/min | 350 l/min | 550 l/min | 1000 a 1500 l/min
Datos hidráulicos - caudal máx.: 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Presión máxima de servicio: Puertos P, A, B - 350 bar
Puerto T con Y interno - 70 bar (algunas variantes 50 bar)
Puerto T con Y externo - 250 bar o 350 bar (según variante)
Respuesta escalón 0–100 %: 9–11 ms | 10–13 ms | 10–18 ms | 11–26 ms | 35–40 ms

Datos eléctricos
Tensión de alimentación: 24 V DC (18 a 32 V DC)
Opciones de señal nominal: ±10 V, ±10 mA y 4 a 20 mA
Interfaces eléctricas: 6+PE, 11+PE

Características / Especificaciones técnicas

• Serie: D68x (modelos D681–D685)
• Construcción: de dos etapas
• Tamaños disponibles: Tamaño 05 (NG10), 07 (NG16), 08 (NG25), 08 (NG25+), 10 (NG32)
• Caudales nominales (a ΔpN 5 bar): según modelo 30–1500 l/min (rangos típicos: 30–80; 150–250; 350; 550; 1000–1500 l/min)
• Caudales máximos: hasta 3600 l/min (dependiendo del modelo)
• Presión máx. Puertos P/A/B: 350 bar
• Puerto T: según configuración Y 50 / 70 / 250 / 350 bar
• Respuesta escalón (0–100 %): según modelo 9–40 ms
• Tensión de alimentación: 24 V DC (18–32 V DC)
• Entradas de señal: ±10 V, ±10 mA, 4–20 mA
• Opciones de interfaz eléctrica: 6+PE o 11+PE
