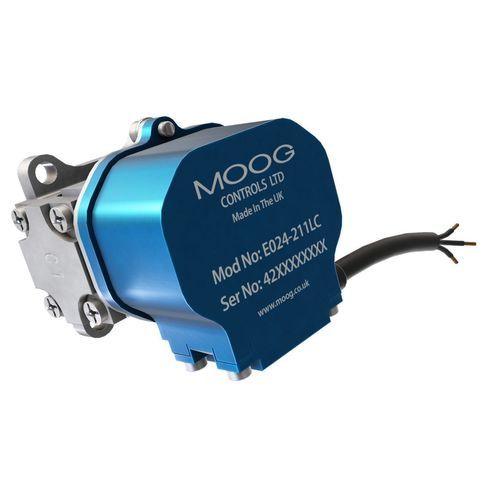

Distribuidor hidráulico de cajón E024

con control eléctricoaccionado por solenoideelectrohidráulico

Visión general
La 24 Series de Moog es la servoválvula tipo nozzle‑flapper más pequeña y ligera de su categoría, diseñada para aplicaciones de alto rendimiento donde el peso, el tamaño y la velocidad de respuesta son críticos. Se emplea en sistemas de control de motorsport y aeronáuticos cuando se requiere control hidráulico rápido y repetible. Soporta impactos de hasta 50 g y temperaturas de funcionamiento de hasta 135 °C.

Características

• Diseño ultraligero — peso: 95 g (3,35 oz).
• Formato compacto — notablemente más pequeña que las variantes de la serie Moog E030, facilitando la integración en espacios reducidos.
• Alto caudal — hasta 7,5 l/min (1,98 USg/min) para una actuación rápida.
• Fiabilidad probada en aeroespacial — desarrollada a partir de la tecnología servoválvula E030 de Moog utilizada en controles de vuelo.
• Control rápido y preciso — respuesta rápida y alta repetibilidad para control de posición, presión y fuerza.
• Baja señal de entrada — señal nominal de 10 mA, facilitando la integración eficiente (compatibilidad ECU F1 en motorsport).

Especificaciones
Datos hidráulicos
Caudal nominal*: 0,3 a 7,5 l/min (0,1 a 2,0 USg/min)
Configuraciones estándar: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min (0,1, 0,3, 0,4, 0,5, 1,0, 1,3, 2,0 USg/min)
Presión máxima de servicio: 280 bar (4.061 psi)

Datos de rendimiento
Respuesta al escalón 100%**: 1,8 ms
Respuesta en frecuencia***: hasta 400 Hz (a 90° de desfase)

Datos eléctricos
Señal nominal****: 10 mA (configuraciones estándar)

Datos físicos
Tamaño (patrón de montaje): patrón estándar Moog
Peso: 95 g (3,35 oz)
Opciones adicionales: High Efficiency, Vented Motor Cap, Logic

* @ ∆p 70 bar (1.000 psi) ** Respuesta a 3.000 psi de presión del sistema *** a 90° de desfase **** Bobinas en paralelo

Especificaciones técnicas

• Serie / Modelo: 24 Series (E024)
• Rango de caudal nominal: 0,3–7,5 l/min (0,1–2,0 USg/min)
• Opciones de caudal estándar: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min
• Presión máxima de servicio: 280 bar (4.061 psi)
• Respuesta 100% en escalón: 1,8 ms (medida en las condiciones especificadas)
• Respuesta en frecuencia: hasta 400 Hz (a 90° de desfase)
• Señal eléctrica nominal: 10 mA (bobinas en paralelo)
• Tamaño / montaje: patrón de montaje estándar Moog
• Peso: 95 g (3,35 oz)
• Capacidades ambientales: resistencia a impactos hasta 50 g; temperatura de funcionamiento hasta 135 °C
• Opciones disponibles: High Efficiency, Vented Motor Cap, Logic
