Distribuidor hidráulico de cajón 72
de clapetacon control eléctricode control asistido

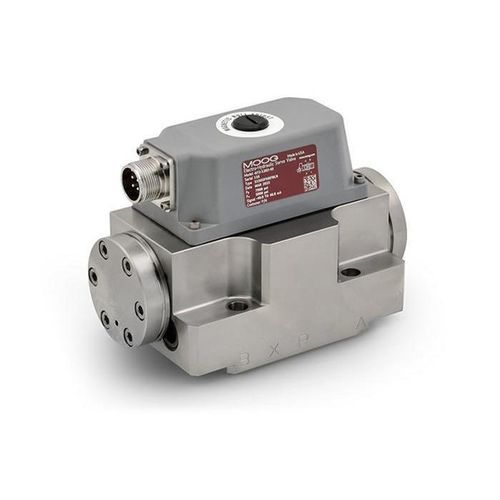

Distribuidor hidráulico de cajón - 72 - Moog GmbH - Niederlassung Memmingen - de clapeta / con control eléctrico / de control asistido
Distribuidor hidráulico de cajón - 72 - Moog GmbH - Niederlassung Memmingen - de clapeta / con control eléctrico / de control asistido
Distribuidor hidráulico de cajón - 72 - Moog GmbH - Niederlassung Memmingen - de clapeta / con control eléctrico / de control asistido - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de cajón, de clapeta
Modo de funcionamiento
con control eléctrico, electrohidráulico, de control asistido, piloto
Orificios / posiciones
de 4 vías, de 3 vías
Otras características
de aluminio, de acero, para altos caudales, de alta temperatura
Presión

210 bar, 350 bar, 490 bar
(3.045,79 psi, 5.076,32 psi, 7.106,85 psi)

Caudal

95 l/min, 150 l/min, 225 l/min
(25,1 us gal/min, 39,6 us gal/min, 59,4 us gal/min)

Descripción

Resumen del producto
Las servo-válvulas de control de caudal de la Serie 72 son válvulas de estrangulamiento para aplicaciones de 3 y preferentemente 4 vías. Presentan un diseño de dos etapas que cubre un rango de caudal nominal de 95 a 225 l/min (25 a 60 gpm) a ∆p 35 bar (500 psi) por ranura de obturador. La etapa de salida es un obturador cerrado de 4 vías. La etapa piloto es una doble boquilla simétrica y aleta accionada por un motor de par en seco con doble entrehierro. La realimentación mecánica de la posición del obturador se realiza mediante un muelle en voladizo.

Características
  • Servo-válvula de control de caudal en dos etapas con realimentación mecánica (MFB)
  • Etapa piloto de doble boquilla de baja fricción para alta dinámica, alta resolución y baja histéresis
  • Altas fuerzas de accionamiento de la bobina y diseño robusto para larga vida útil
  • Motor de par en seco
  • Quinto puerto opcional para alimentación piloto independiente
  • Modelos disponibles con o sin filtro
  • Filtro de primera etapa sustituible in situ para facilitar el mantenimiento


Especificaciones
Datos hidráulicos y de rendimiento detallados a continuación.
  • Caudal nominal*: 95 a 225 l/min
  • Configuraciones estándar de caudal: 95, 150, 225 l/min
  • Presión máxima de servicio: 210, 350 o 490 bar
  • Respuesta al escalón del 100%**: 11 a 33 ms
  • Respuesta en frecuencia***: 80 a 85 Hz
  • Señal eléctrica nominal****: 8 a 200 mA (configuraciones estándar: 8, 15, 40 mA)
  • Tamaño (patrón de montaje): Tamaño 6 (ISO 10372-06-05-0-92)
  • Peso: cuerpo de acero 7,26 kg; cuerpo de aluminio 3,52 kg
  • Diseño: 2 etapas, obturador cerrado de 4 vías; etapa piloto doble boquilla y aleta simétrica; motor de par en seco; realimentación mecánica mediante muelle en voladizo
  • Opciones: a prueba de explosión/intrínsecamente seguro, alta precarga nula, ajuste magnético del punto cero, polaridad inversa, bobinas para alta temperatura, doble ganancia


Notas adicionales
* @ Δp 35 bar (500 psi)/ranura de obturador
** Respuesta a presión del sistema de 3,000 psi
*** a 90° de desfase
**** Bobina simple
