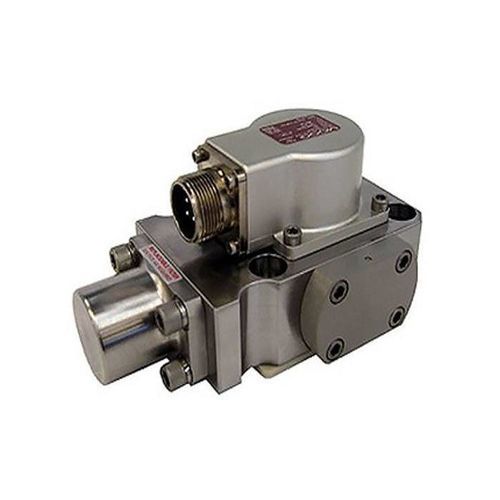

Distribuidor hidráulico de cajón 730

pilotoelectrohidráulico

Descripción general
La Serie 730 de Moog es una válvula servo de control de caudal en 2 etapas con retroalimentación mecánica (MFB) diseñada para sistemas electrohidráulicos de posición, velocidad, presión o fuerza que requieren alta respuesta dinámica, estabilidad y precisión. La etapa piloto de boquilla‑paleta proporciona alta resolución y baja histéresis, apta para aplicaciones industriales de control en lazo cerrado.

Características

• Control de caudal en 2 etapas con retroalimentación mecánica (MFB)
• Etapa piloto boquilla‑paleta para alta dinámica, alta resolución y baja histéresis
• Elevadas fuerzas de bobina y diseño robusto para larga vida útil
• Versión de alta presión disponible para funcionamiento continuo hasta 8,000 psig
• Versión intrínsecamente segura disponible para certificación en áreas peligrosas
• Conexiones opcionales X‑Port (alimentación piloto externa) y Y‑Port (retorno)

Especificaciones

• Datos hidráulicos — Caudal nominal*: 4 a 66 l/min
• Configuraciones estándar de caudal: 4, 10, 19, 38, 57 l/min
• Presión máxima de funcionamiento: 210, 275, 350 o 550 bar
• Rendimiento — Respuesta 100% escalón**: 7 a 16 ms
• Respuesta en frecuencia***: 110 a 185 Hz
• Datos eléctricos — Señal nominal****: 8 a 100 mA
• Configuraciones eléctricas estándar: 15 mA, 40 mA
• Datos físicos — Tamaño de montaje: Tamaño 4 (ISO 10372-04-04-0-92)
• Peso: 1,0 kg
• Opciones: Intrínsecamente segura, compensación magnética, polaridad inversa, X‑Port y Y‑Port opcionales

Notas

• * @ ∆p 70 bar (1,000 psi)
• ** Respuesta medida a 3,000 psi de presión del sistema
• *** a 90° de desfase
• **** Bobina simple
